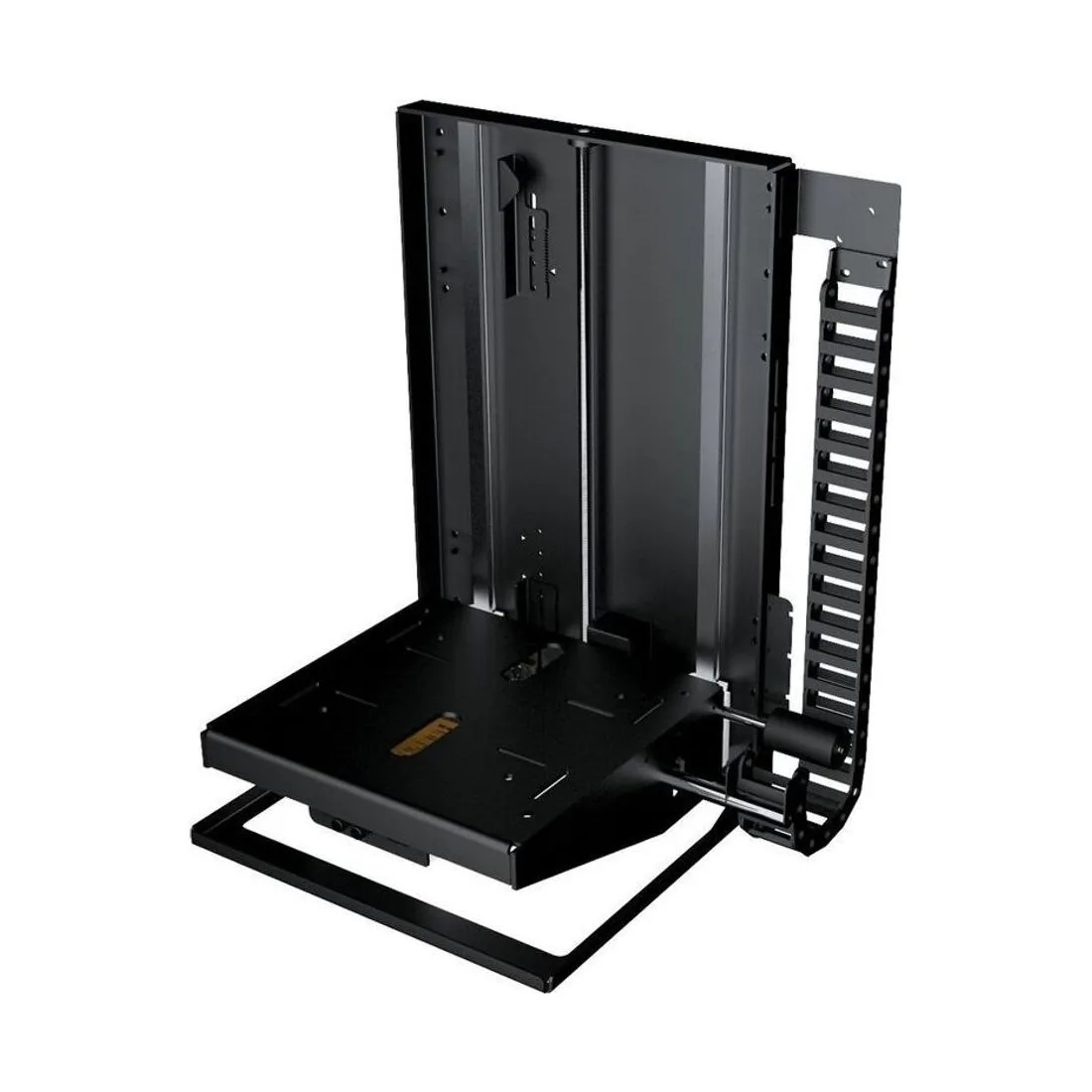

Future Automation BL-H420 – der kompakte Box-Lift für flache Einbauten

Kurzer Hub für flache Einbauten

Nicht jeder Einbauort verlangt einen langen Auszug – oft genügt es, den Projektor um ein kompaktes Maß aus seiner Verkleidung zu heben. Genau dafür ist der BL-H420 mit seinen 315 Millimetern Hub ausgelegt, die sich aus einer Gehäusehöhe von rund 420 Millimetern ergeben: Er hebt das Gerät gerade so weit an, dass es frei arbeiten kann, und versenkt es danach wieder vollständig in die verdeckte Ruhelage. Das macht ihn zur passenden Wahl für flachere Möbel oder Bodenschächte mit begrenzter Tiefe, in denen ein größerer Lift schlicht keinen Platz fände, und eignet ihn ebenso für die nachträgliche Integration in bestehende Möbel oder Eckaufbauten. Endkunden erhalten damit einen Projektor, der im Ruhezustand ganz verschwindet und den Raum aufgeräumt lässt, bis der Film beginnt. Für Planer bedeutet der kurze Weg eine geringe erforderliche Einbautiefe, was gerade bei niedrigen Sideboards oder dünnen Aufbauböden entscheidend sein kann. Architekten können den Lift so einplanen, dass von der Technik im Ruhezustand nichts zu sehen ist und die Möbellinie ungestört bleibt. Für den Fachhandel bleibt die Integration dank fertig gelieferter Einheit überschaubar. So löst der BL-H420 die Versenkung auch auf engem Raum. Bei rund 420 Millimetern Gehäusehöhe entscheidet die verfügbare Tiefe unter der Öffnung darüber, ob der Einbau überhaupt in Frage kommt – dieser Wert gehört vor die Möbelzeichnung.

Nicht nur für Projektoren gedacht

Obwohl der Box-Lift ideal für Projektoren ausgelegt ist, endet sein Nutzen nicht bei der AV-Technik. Innerhalb seiner Traglast von 40 Kilogramm lässt er sich ebenso für individuellere Aufbauten einsetzen, die mit einem Bild nichts zu tun haben – etwa eine Minibar, die aus dem Möbel auffährt, oder ein Safe, der sich auf Knopfdruck verbergen lässt. Weil dem Installateur bei der Gestaltung freie Hand bleibt, entstehen Lösungen, die genau auf das jeweilige Projekt zugeschnitten sind, ohne das Möbeldesign zu beschneiden. Die Ansteuerung über RS232, Kontaktschließung oder Infrarot fügt den Lift dabei in vorhandene Bedien- und Automationssysteme ein, optional steht Funk bereit. Für den Betreiber heißt das: ein Hubmechanismus, ein Prinzip, viele Anwendungen. Fachplaner können den Lift damit auch jenseits des Heimkinos einplanen, wo Objekte auf Befehl erscheinen sollen, und der Hersteller weist ihn zusätzlich als marinetauglich für den Einsatz an Bord aus. Da er als komplett aufgebaute Einheit kommt, entfällt jede Selbstmontage, und die Integration ins Möbel gelingt zügig. So wird aus dem Projektorlift ein universeller Hubbaustein.

315 mm Hub, bis 40 Kilogramm, leiser Antrieb

In den technischen Eckdaten hebt der BL-H420 seine Last um 315 Millimeter und trägt dabei bis zu 40 Kilogramm. Er bildet die kürzeste Hubstufe der Reihe, deren Modelle sich eine gemeinsame Grundfläche teilen und sich vor allem in der Auszugshöhe unterscheiden; die vertikale Bewegung führt das Gerät gerade nach oben aus Möbel, Boden oder Schrank und wieder zurück in die verdeckte Ruhelage, in der die Abdeckung bündig aufliegt. Ein Motor mit rund 52 Dezibel sorgt für einen ruhigen, für den Wohnbereich geeigneten Lauf, während eine mitgeführte Kabelkette die Leitungen sauber verstaut und die Mechanik zuverlässig arbeiten lässt. Zur Ansteuerung stehen RS232, Kontaktschließung und Infrarot bereit, ergänzt um optionalen Funk, sodass sich der Lift in gängige Steuerkonzepte einbinden lässt. Das Gehäuse ist schwarz nach RAL 9005 lackiert, Sonderfarben sind möglich, und die Einheit wird fertig montiert und ohne Selbstmontage einbaubereit geliefert. Dass die Basis über die Baureihe hinweg identisch bleibt, erleichtert die spätere Wahl der passenden Hubhöhe, ohne das Einbaukonzept zu ändern. Für Planer ergibt sich eine klar umrissene Grundlage aus Hub, Traglast, Steuerung und Bauform. So verbindet der BL-H420 eine kompakte Auszugshöhe mit vielseitiger Nutzung.

Einbindung und Bezug

Beim Einbau wird der BL-H420 in Möbel, Boden oder Schrank eingelassen, das Gerät auf der Hubplattform befestigt und der Antrieb über die gewählte Schnittstelle an die Steuerung angebunden; im Ruhezustand schließt die Abdeckung bündig ab. Reicht der kurze Hub nicht aus, bieten die Schwestermodelle BL-H540 und BL-H660 größere Auszüge auf derselben Grundfläche. Für Deutschland und Österreich ist die mediacraft AG der offizielle Future-Automation-Vertrieb; Planer, Architekten, Endkunden und Fachhandel erhalten dort Beratung zu Hubhöhe, Traglast, Einbautiefe und Steueranbindung. mediacraft handelt dabei allein als Distributor und nicht als Hersteller – gefertigt wird bei Future Automation in Großbritannien. Ob Heimkino oder Sonderprojekt mit versenktem Gerät, die Wege bleiben kurz. So verschwindet der Projektor sauber im Möbel und fährt bei Bedarf zuverlässig heraus. Weil alle Stufen dieselbe Grundfläche belegen, bleibt eine einmal gezeichnete Öffnung auch dann gültig, wenn später eine andere Hubhöhe gewählt wird.
