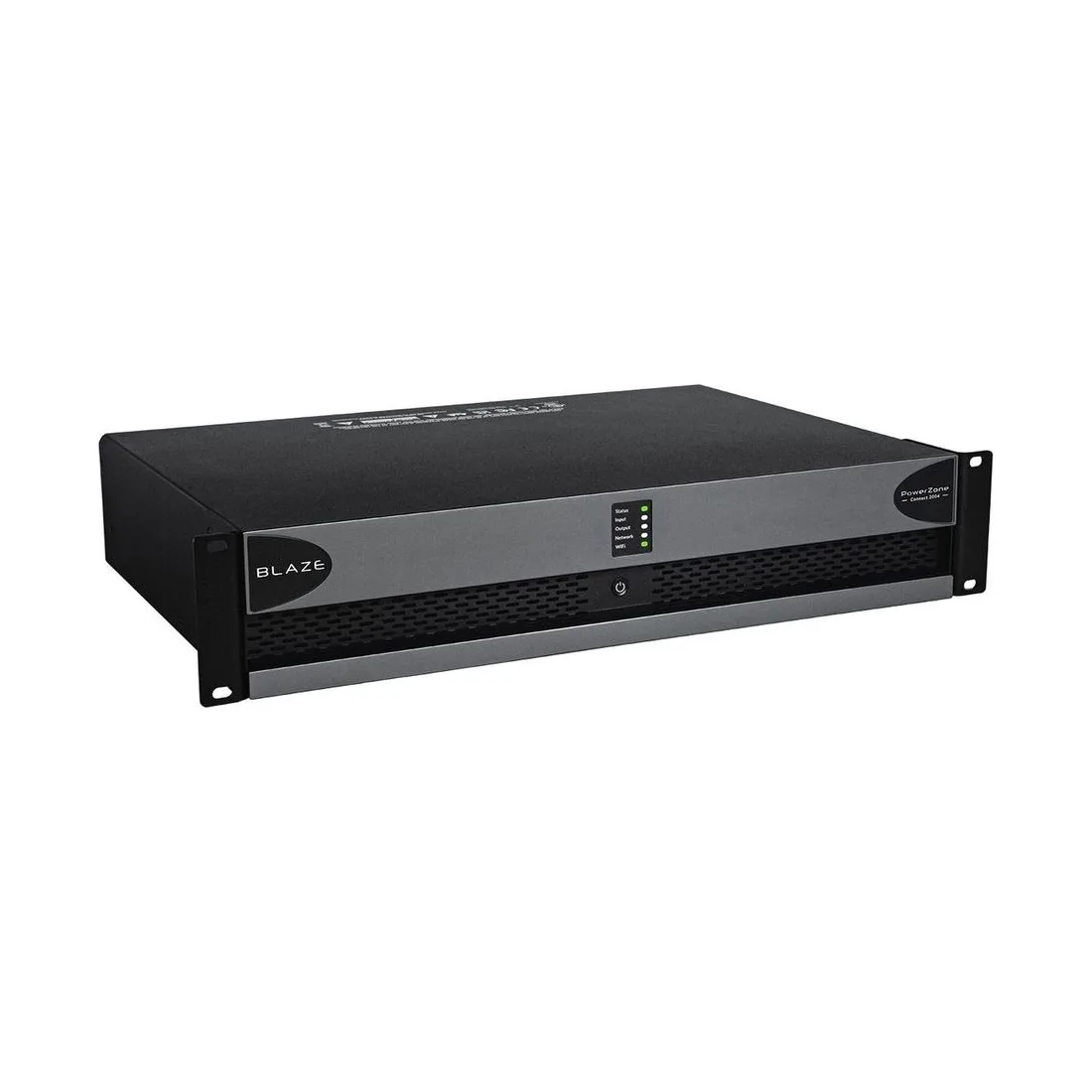

PowerZone Connect 2004D – vier leistungsstarke Kanäle mit Audio über das Netzwerk

Vier Kanäle mit 2.000 Watt und Dante-Anbindung

Der Connect 2004D vereint hohe Leistung mit netzwerkbasierter Signalzuführung. Die vier Endstufen arbeiten in Class-D mit Pascal-UMAC-Modulator; im Brückenbetrieb fasst das Gerät je zwei davon zu einem Ausgang zusammen und halbiert so die Zahl der Kanäle. Die Audinate-Dante-Schnittstelle mit eigenem Netzwerkanschluss empfängt Audiosignale digital und verlustfrei aus dem Netzwerk. Für Planer verändert das die Projektierung grundlegend: Quellen werden zentral eingespeist und frei auf Geräte und Kanäle verteilt, Änderungen erfolgen in Software statt am Kabel, und spätere Erweiterungen kommen ohne neue Leitungswege aus. In großen Objekten mit mehreren Technikräumen ist das meist der einzige realistisch umsetzbare Aufbau. Die analogen Eingänge bleiben parallel nutzbar, sodass lokale Mikrofone oder Medienplayer direkt am Gerät angeschlossen werden können. Das Gehäuse misst 440 x 89 x 320 Millimeter bei 7,4 Kilogramm und belegt zwei Höheneinheiten im Rack. Für die Verstärkung sorgt eine Class-D-Schaltung mit Pascal-UMAC-Modulator mit einem Rauschabstand über 108 dB und einem Klirrfaktor unter 0,05 Prozent.

Zwei Hi-Z-Linien und Brückenbetrieb kombiniert

Im Hi-Z-Betrieb speist der Connect 2004D zwei 70- oder 100-Volt-Linien mit jeweils bis zu 1.000 Watt und versorgt damit zwei ausgedehnte Lautsprecherketten direkt aus dem Gerät – ohne Übertrager und ohne nennenswerte Leitungsverluste. Parallel können die übrigen Kanäle niederohmige Lautsprecher bis hinunter zu 2 Ohm antreiben oder zu einem 1.000-Watt-Ausgang gebrückt werden. Die 2 Ohm sind der praktisch wertvolle Wert: Am Kanal dürfen mehr Lautsprecher parallel liegen. Diese Mischbarkeit ist in gewachsenen Objekten wertvoll, in denen repräsentative Bereiche mit hochwertigen Lautsprechern und weitläufige Nebenflächen mit ELA-Technik nebeneinander bestehen. Welche Kanäle in welchem Modus arbeiten, wird in der Konfiguration festgelegt und bleibt jederzeit änderbar, ohne Eingriff in die Verkabelung – ein Vorteil, wenn Räume später anders genutzt werden. Die Leistungsaufnahme liegt bei 700 Watt. Ein universelles Schaltnetzteil mit Leistungsfaktorkorrektur arbeitet an 100 bis 240 Volt, im Bereitschaftsbetrieb sinkt die Aufnahme unter 0,5 Watt. Schutzschaltungen gegen Kurzschluss, Gleichspannung, Unterspannung, Übertemperatur und Überlast sichern den Dauerbetrieb ab, der zulässige Umgebungsbereich reicht von 0 bis 40 Grad Celsius. Für Betreiber heißt das: ein Gerät, das im Dauerlauf keine besondere Aufmerksamkeit verlangt.

Zwei Konfigurationswelten: PowerZone Control und Audinate

Der vollständige Matrix-DSP nimmt analoge Eingänge, ein digitales S/PDIF-Signal und die Dante-Kanäle auf und verteilt sie beliebig auf die vier Ausgänge. Jeder Weg erhält eigene Entzerrung, Hochpassfilter, Verzögerung und Pegelbegrenzung, Profile und ganze Konfigurationen lassen sich als Preset sichern. Die Einrichtung läuft über PowerZone Control, eine Web-Anwendung, die bereits im Gerät steckt und über den Netzwerkanschluss oder den eingebauten WLAN-Zugangspunkt erreichbar ist – ohne Softwareinstallation, ein Browser genügt. In der Oberfläche entstehen Mehrzonen-Setups, Eingangsmischungen und Durchsagen mit Vorrang und automatischer Absenkung, dazu Ein- und Ausgangsentzerrung, Hochpassfilter, Verzögerungen sowie Lautsprecherprofile und Presets. Ein Sinusgenerator hilft beim Einmessen, das S/PDIF-Ausgangsrouting reicht Signale an weitere Geräte weiter. Konfigurierbare GPIO-Kontakte binden Wandbedienelemente wie den Wall-S1-Controller und Fremdsysteme ein. Die Dante-Seite wird über die etablierten Audinate-Werkzeuge konfiguriert, sodass sich der Verstärker auch in Netzwerke einfügt, die von der IT oder anderen Gewerken betreut werden. Wer keine Netzwerkanbindung benötigt, findet im Connect 2004 das identische Modell ohne Dante; Leistung, Bauform und Bedienung unterscheiden sich nicht, sodass sich beide Varianten im selben Projekt kombinieren lassen – etwa Dante im Hauptgebäude und analoge Zuspielung im Nebentrakt.

Einsatzgebiete und Bezug über mediacraft

Der PowerZone Connect 2004D richtet sich an große, vernetzte Installationen: Einkaufszentren, weitläufige Handelsflächen, Fitness- und Sportstätten, Theater, Casinos, Hotelanlagen, Bildungseinrichtungen, Verwaltungsgebäude und Sakralräume. Überall dort, wo Audio ohnehin über das Netzwerk verteilt wird und vier Bereiche mit hohem Pegelbedarf zu versorgen sind, ist er die konsequente Wahl. Für Architekten und Planer bleibt der Platzbedarf mit zwei Höheneinheiten überschaubar, mitgelieferte Rackwinkel erlauben die direkte Montage. Das Gerät ist nach ErP und Energy Star zertifiziert, als Audiogerät UL-gelistet und wird mit fünf Jahren Garantie geliefert. In Deutschland und Österreich liefert die mediacraft AG den PowerZone Connect 2004D als offizieller Vertriebspartner und unterstützt Fachhandel, Installateure, Planer und Architekten bei Leistungsauslegung, Netzwerkplanung und Inbetriebnahme – von der Abstimmung mit der IT über die Linienberechnung bis zur fertig eingemessenen Anlage.
