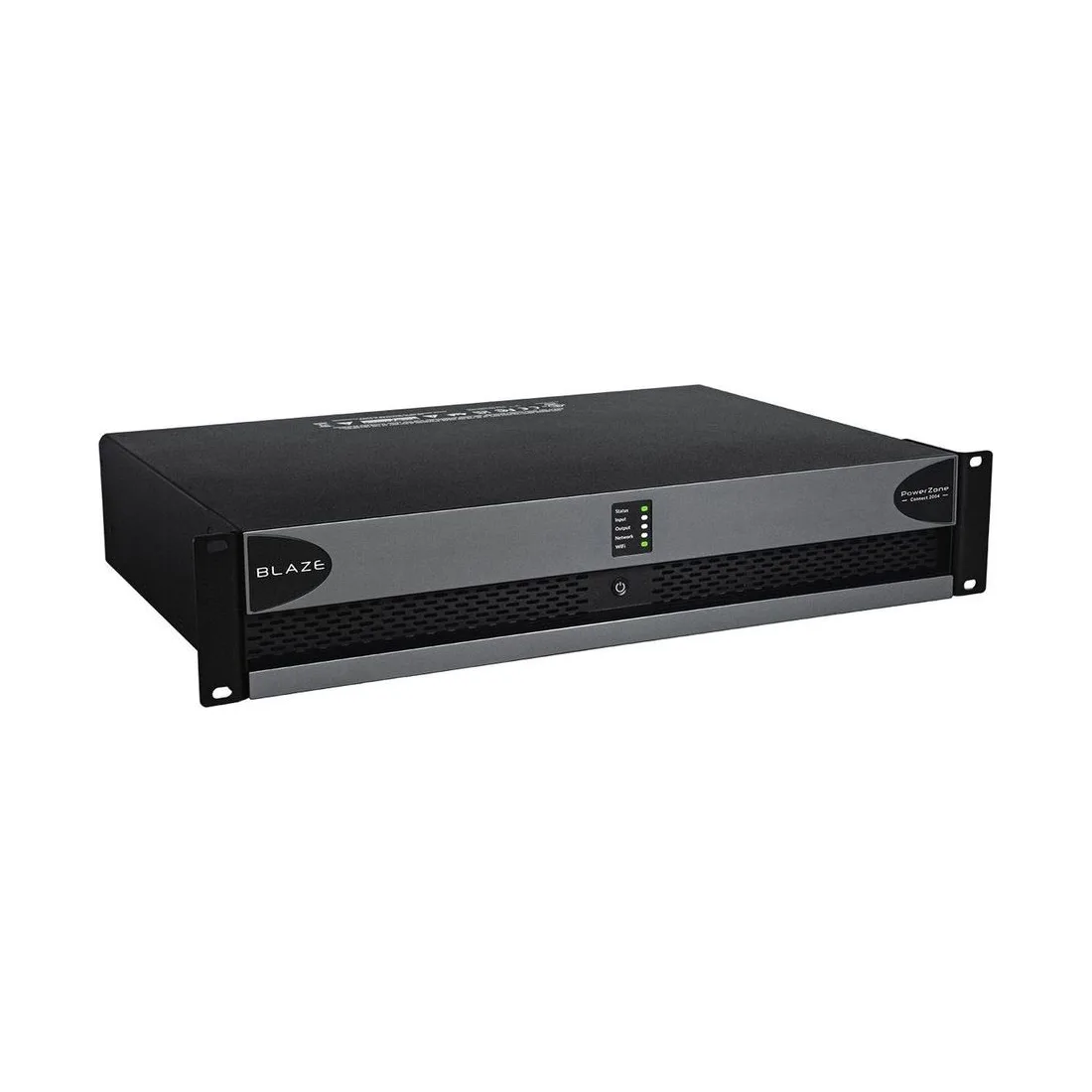

PowerZone Connect 2004 – vier Kanäle mit 500 Watt für große Mehrzonen-Anlagen

Vier Kanäle mit je 500 Watt und Brückenbetrieb

Der Connect 2004 überträgt das Vierkanal-Prinzip der kompakten Modelle in die Leistungsklasse der 2U-Serie: Jeder der vier Ausgänge liefert 500 Watt an 4 Ohm, ebenso viel an 2 Ohm und 250 Watt an 8 Ohm, die Gesamtsystemleistung beträgt 2.000 Watt. Werden je zwei Kanäle gebrückt, stehen zweimal 1.000 Watt an jeweils einer Last bereit – etwa für zwei große Subwoofer oder zwei besonders anspruchsvolle Zonen. Damit deckt ein einziges Gerät Konstellationen ab, für die sonst mehrere Endstufen nötig wären. Für die Verstärkung sorgt eine Class-D-Schaltung mit Pascal-UMAC-Modulator mit einem Rauschabstand über 108 dB und einem Klirrfaktor unter 0,05 Prozent. Das Gehäuse misst 440 Millimeter in der Breite, 89 Millimeter in der Höhe und 320 Millimeter in der Tiefe bei 7,4 Kilogramm Gewicht. Für Betreiber bedeutet die Bündelung von vier leistungsstarken Kanälen in zwei Höheneinheiten weniger Geräte im Rack, weniger Netzanschlüsse und eine übersichtlichere Anlage, die im Servicefall schneller zu prüfen ist. Auch die Wärmeentwicklung bleibt dank des hohen Wirkungsgrads der Class-D-Technik beherrschbar.

Zwei Hi-Z-Linien mit je 1.000 Watt

Im Hi-Z-Betrieb speist der Connect 2004 zwei 70- oder 100-Volt-Linien mit jeweils bis zu 1.000 Watt. In der Praxis heißt das: Zwei weitläufige Bereiche mit langen Lautsprecherketten – etwa Verkaufsfläche und Lager, Haupthalle und Nebenräume oder Innen- und Außenbereich – lassen sich direkt aus einem Gerät versorgen, ohne separate Übertrager und ohne nennenswerte Leitungsverluste. Gleichzeitig können die verbleibenden Kanäle niederohmige Lautsprecher antreiben, an 2 Ohm ebenso wie an 4 Ohm und damit auch mit mehreren Lautsprechern an einem Kanal, sodass hochwertige Technik im repräsentativen Bereich und klassische ELA-Linien im Rest des Objekts nebeneinander bestehen. Welche Ausgänge in welchem Modus arbeiten, wird in der Konfiguration festgelegt und bleibt änderbar, ohne Eingriff in die Verkabelung. Die Leistungsaufnahme liegt bei 700 Watt. Ein universelles Schaltnetzteil mit Leistungsfaktorkorrektur arbeitet an 100 bis 240 Volt, im Bereitschaftsbetrieb sinkt die Aufnahme unter 0,5 Watt. Schutzschaltungen gegen Kurzschluss, Gleichspannung, Unterspannung, Übertemperatur und Überlast sichern den Dauerbetrieb ab, der zulässige Umgebungsbereich reicht von 0 bis 40 Grad Celsius. Für Betreiber heißt das: ein Gerät, das im Dauerlauf keine besondere Aufmerksamkeit verlangt.

Matrix-DSP für vier Wege und Bedienung im Browser

Der vollständige Matrix-DSP verteilt alle Eingangssignale beliebig auf die vier Ausgänge und mischt sie nach Bedarf. Jeder Weg erhält eigene Entzerrung, Hochpassfilter, Verzögerung und Pegelbegrenzung – bei diesen Leistungen ein wichtiger Schutz für die angeschlossenen Lautsprecher. Lautsprecherprofile und komplette Konfigurationen lassen sich als Presets sichern. Die Einrichtung läuft über PowerZone Control, eine Web-Anwendung, die bereits im Gerät steckt und über den Netzwerkanschluss oder den eingebauten WLAN-Zugangspunkt erreichbar ist – ohne Softwareinstallation, ein Browser genügt. In der Oberfläche entstehen Mehrzonen-Setups, Eingangsmischungen und Durchsagen mit Vorrang und automatischer Absenkung, dazu Ein- und Ausgangsentzerrung, Hochpassfilter, Verzögerungen sowie Lautsprecherprofile und Presets. Ein Sinusgenerator hilft beim Einmessen, das S/PDIF-Ausgangsrouting reicht Signale an weitere Geräte weiter. Konfigurierbare GPIO-Kontakte binden Wandbedienelemente wie den Wall-S1-Controller und Fremdsysteme ein. Für Integratoren verkürzt das die Inbetriebnahme erheblich, weil Zonenaufteilung, Entzerrung und Schutzeinstellungen direkt am Objekt entstehen. Wer zusätzlich Audio über das Netzwerk verteilen möchte, findet im baugleichen Connect 2004D eine Ausführung mit Audinate Dante.

Einsatzgebiete und Bezug über mediacraft

Der PowerZone Connect 2004 ist für große Mehrzonen-Installationen gedacht: Einkaufszentren, weitläufige Einzelhandelsflächen, Fitness- und Sportstätten, Theater, Casinos, Hotelanlagen, Bildungseinrichtungen, Verwaltungsgebäude und Sakralräume. Überall dort, wo vier Bereiche mit hohem Pegelbedarf oder ausgedehnten Lautsprecherketten zu versorgen sind, ersetzt er mehrere kleinere Endstufen. Für Architekten und Planer bleibt der Platzbedarf mit zwei Höheneinheiten bei voller Rack-Breite kalkulierbar; mitgelieferte Rackwinkel erlauben die direkte Montage. Das Gerät ist nach ErP und Energy Star zertifiziert, als Audiogerät UL-gelistet und wird mit fünf Jahren Garantie geliefert. In Deutschland und Österreich liefert die mediacraft AG den PowerZone Connect 2004 als offizieller Vertriebspartner und unterstützt Fachhandel, Installateure, Planer und Architekten bei Leistungsauslegung, Linienberechnung und Inbetriebnahme – einschließlich der Frage, welche Kanäle gebrückt und welche als Hi-Z-Linie geführt werden. Bei Vierkanal-Projekten in dieser Leistungsklasse entscheidet diese Aufteilung maßgeblich darüber, wie viele Geräte am Ende im Rack stehen.
