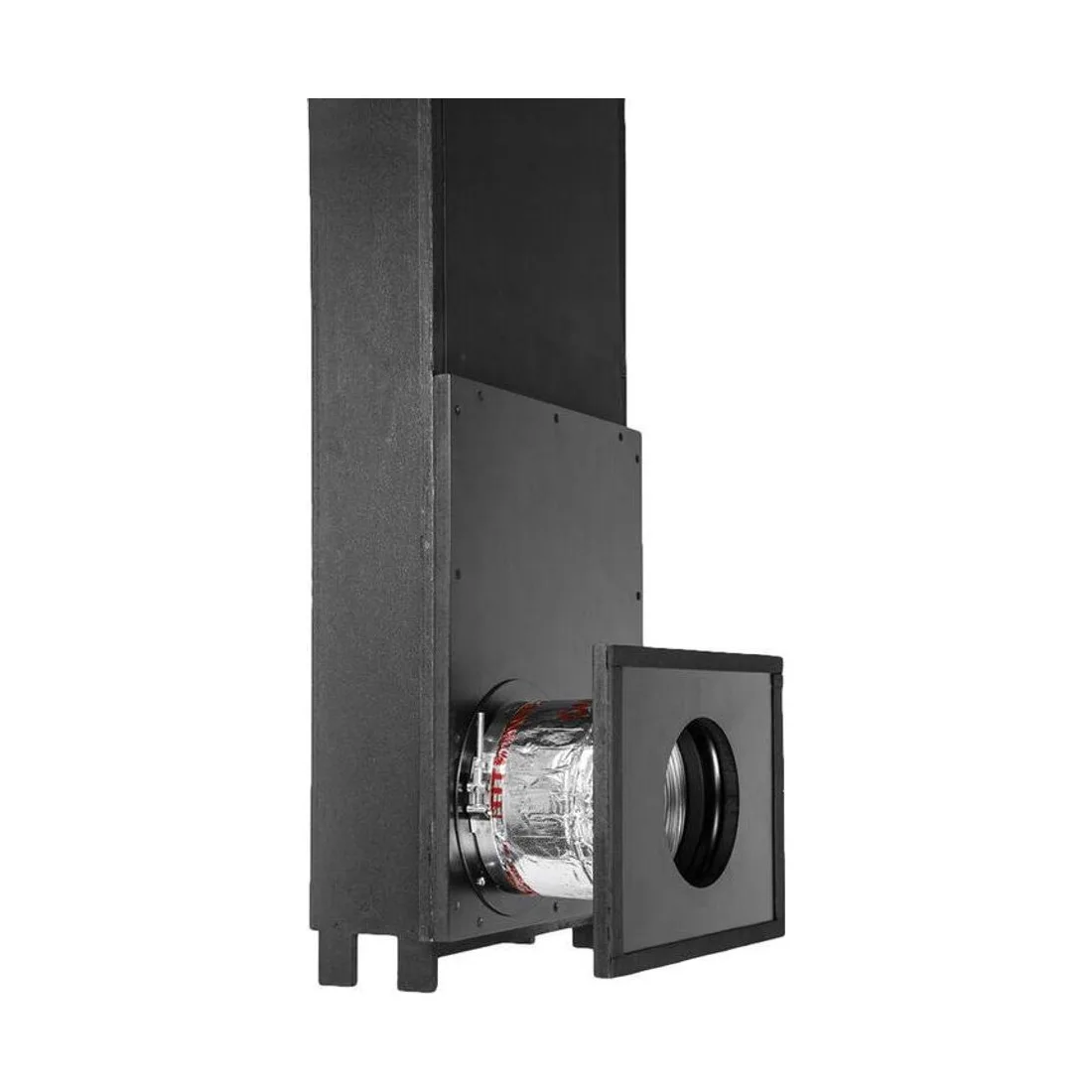

Wisdom Audio S90-F/C – der S90 für die entfernte Montage mit verlängertem Port

Das Gehäuse bleibt draußen, der Bass kommt herein

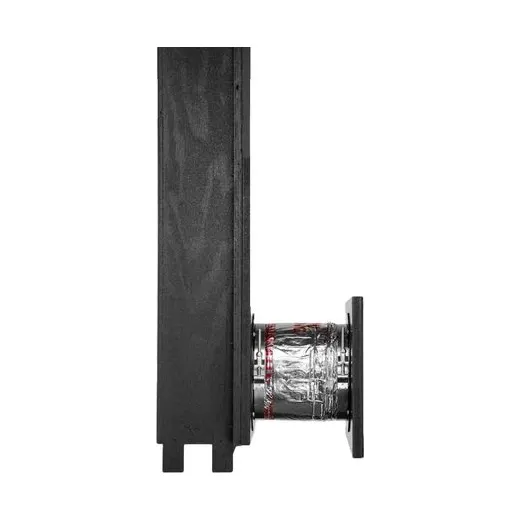

Der Wisdom Audio S90-F/C ist derselbe Einbau-Subwoofer wie die übrigen S90-Ausführungen, ergänzt um einen Port-Verlängerungssatz. Damit lässt sich das Gehäuse an einem Ort einbauen, der bis zu 24 Zoll vom Hörraum entfernt liegt – im Dachboden, im Kriechkeller oder in einem Nebenraum –, während der Port über einen Verlängerungsschlauch in den Raum geführt wird und dort mit einem HVAC-Gitter abschließt. Sichtbar bleibt im Raum also nur dieses Gitter. Im Gehäuse arbeiten zwei speziell entwickelte Langhub-Tieftöner von 5 mal 7 Zoll; die Regenerative Transmission Line® hält ihre Membranauslenkung über einen weiten Bereich gering, sodass der Frequenzgang linear bis 20 Hertz reicht und nutzbare Raumenergie bis rund 17 Hertz erhalten bleibt. Für den Hörer entsteht ein außergewöhnlich tiefes, realistisches Fundament, das Film und Musik physisch spürbar macht, ohne aufzudicken. Für den Planer ist der S90-F/C die Wahl, wenn die Wand des Hörraums das 2350 Millimeter lange Gehäuse nicht aufnehmen kann, für den Endkunden eine Lösung, die im Raum fast nichts zeigt. So bleibt der Tiefton im Raum und die Technik davor.

Räume, in denen die Wand kein Gehäuse hergibt

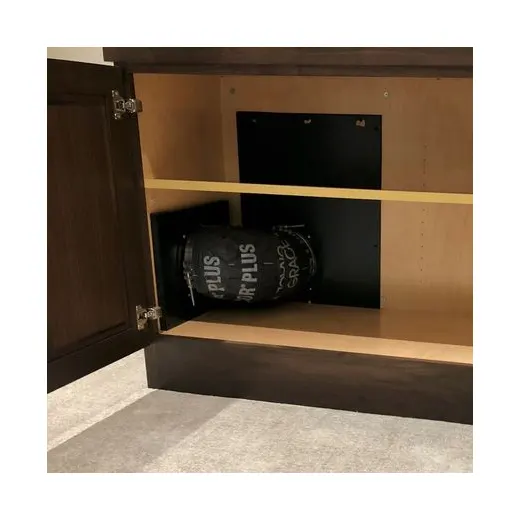

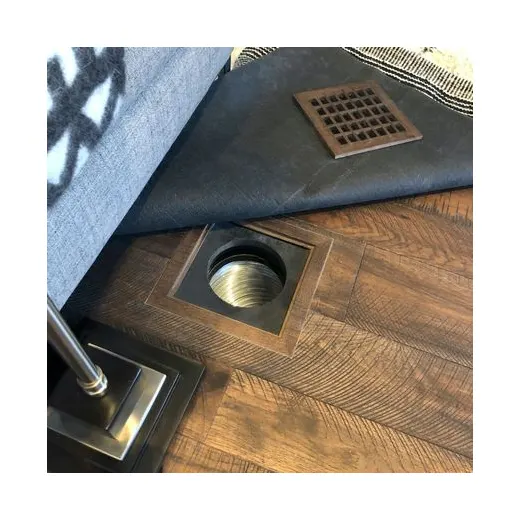

Der S90-F/C eignet sich überall dort, wo ein tief reichender Subwoofer der Spitzenklasse gefragt ist, die Wand des Hörraums das Gehäuse aber nicht aufnehmen kann – bei einer Massivwand, bei einer Außenwand mit Dämmebene oder dort, wo hinter der vorgesehenen Fläche ein Nachbarraum liegt. Statt das Gehäuse in diese Wand zu setzen, wandert es in den Dachboden, in den Kriechkeller oder in eine Abstellkammer, und nur der Port führt über den Verlängerungsschlauch in den Hörraum. Für den Betreiber steht damit dasselbe Tieftonfundament bereit, das bis in den Infraschallbereich hinabreicht und großen Räumen physische Wucht verleiht. Weil im Hörraum allein das HVAC-Gitter erscheint, bleibt die Wandfläche frei für die Gestaltung. Installateure schätzen, dass sich der Einbauort nach der Zugänglichkeit richten darf, Architekten die zurückhaltende Erscheinung. Für den Fachplaner ist der S90-F/C die Ausführung, mit der sich die Tieftonebene auch in schwierigen Grundrissen unterbringen lässt. Zum Lieferumfang gehören das Gehäuse, das HVAC-Gitter, der Verlängerungsschlauch, zwei Montageplatten und zwei Schlauchschellen, sodass die Führung des Ports vollständig vorbereitet ist. So bleibt selbst der tiefste Bass verfügbar, wenn die Wand nichts hergibt.

Zwei Langhub-Tieftöner und linearer Frequenzgang bis 20 Hz

Technisch ist der S90-F/C ein hoher, schmaler Einbau-Subwoofer für ein Ständerwerk aus 2×6-Profilen, der nach dem Prinzip der Regenerative Transmission Line® arbeitet. Bei dieser Bauart treiben beide Seiten der Membran eine gefaltete Leitung an, was hohen Pegel und Druck mit großer Schnelligkeit verbindet und einen linearen Frequenzgang bis 20 Hertz ermöglicht, wobei nutzbare Raumenergie bis rund 17 Hertz erhalten bleibt. Bestückt ist er mit zwei speziell entwickelten Langhub-Tieftönern von 5 mal 7 Zoll. Er kommt auf etwa 93 Dezibel (2,83 V / 1 m) an 4 Ohm, verträgt 1000 Watt Spitze und überträgt von rund 20 bis 80 Hertz. Mit rund 403 mal 2350 mal 155 Millimetern sitzt das Gehäuse in der Konstruktion, ein magnetisch gehaltenes Gitter schließt die Front ab. Die Ausführung f/c ergänzt den Port um einen Verlängerungssatz, mit dem sich das Gehäuse bis zu 24 Zoll vom Hörraum entfernt einbauen lässt. Für den Betrieb sorgt eine passende, passiv angebundene Endstufe der Marke, die zugleich die Einmessung übernimmt. Weil alle Ausführungen der Reihe dieselben Maße tragen, bleibt die Auslegung über die Varianten hinweg gleich. So verbindet der S90-F/C tiefsten Bass mit freier Wahl des Einbauorts.

Aufstellung, Ansteuerung und Bezug

In der Praxis wird das Gehäuse des S90-F/C an seinem Einbauort gesetzt, der Verlängerungsschlauch mit den beiden Montageplatten und den beiden Schlauchschellen zum Hörraum geführt und dort mit dem HVAC-Gitter abgeschlossen; angesteuert und auf den Raum eingemessen wird über eine passende Endstufe wie den SW-1 DSP. In Deutschland und Österreich liefert die mediacraft AG als offizieller Wisdom-Audio-Vertrieb den S90-F/C und berät Endkunden, Architekten, Planer und Fachhandel zu Einbauort, Portführung, Ansteuerung und Einmessung. Als Teil des Wisdom-Systems bildet der S90-F/C das Bassfundament unter den Sage-, Insight- und Wisdom-Lautsprechern und ergänzt sie um den Tiefstbass, den kleinere Modelle nicht liefern. Zwei S90-F/C lassen sich zudem gemeinsam einsetzen, um Pegel und eine gleichmäßige Bassverteilung in großen Räumen zu erhöhen. Ein Maß entscheidet über den Einbau: Mit rund 2350 Millimetern Länge verlangt das Gehäuse eine durchgehend freie Strecke am Einbauort, weshalb sowohl der Anlieferweg als auch die Konstruktion dort vorab zu prüfen sind. Ist beides gegeben, fällt der Platzbedarf mit 403 mal 155 Millimetern erstaunlich klein aus. Nutzbar bleibt die Wiedergabe dabei bis hinunter zu rund 17 Hertz.
