Structured Cable Products 14-4 OFC WT – vier Adern in einem Mantel für Stereozuleitung oder Bi-Wiring

Zwei Leitungen in einem Mantel – und was das in der Wand bedeutet

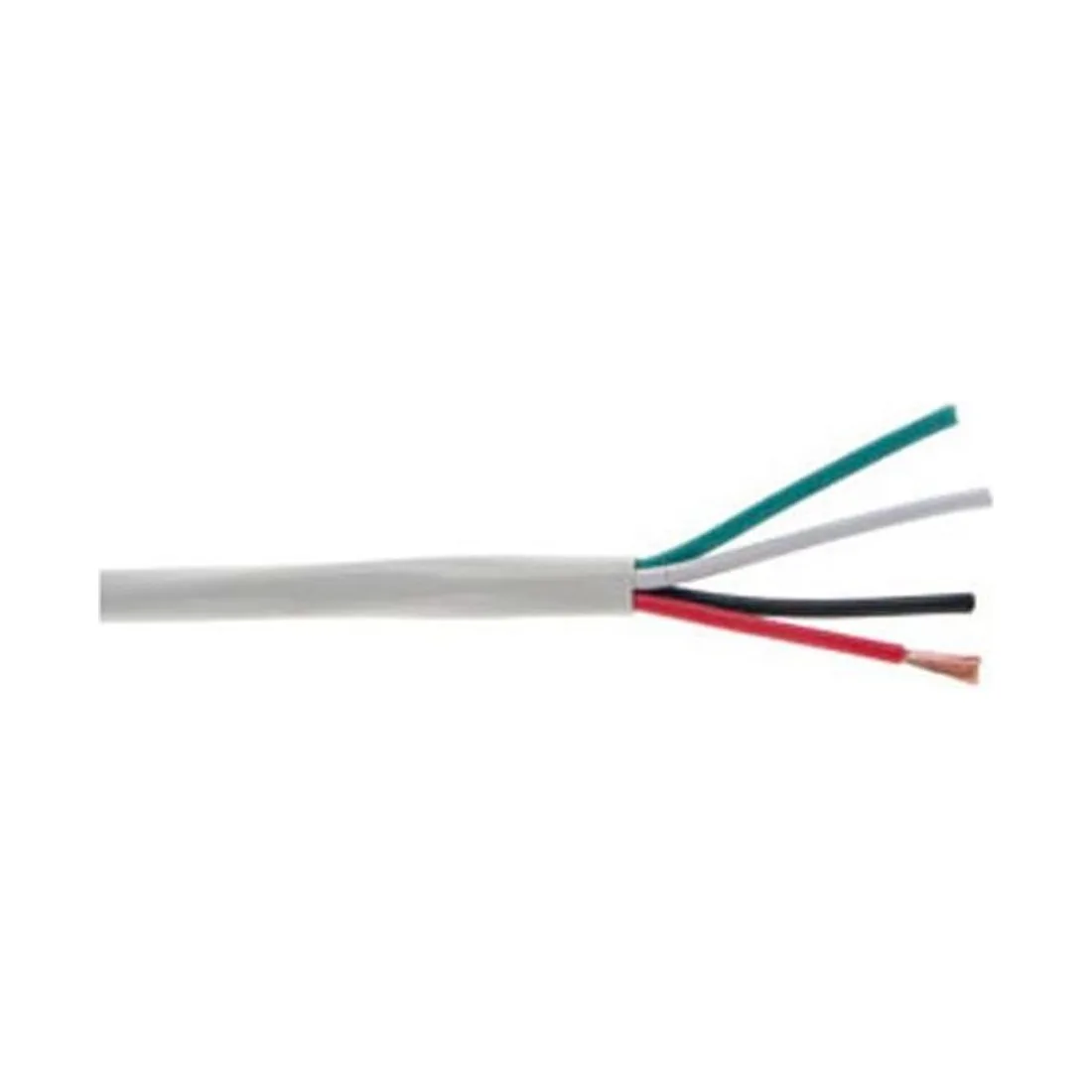

Vier Adern in einem Mantel lösen ein Problem, das erst auf der Baustelle sichtbar wird: Jede zusätzliche Leitung auf einer Trasse braucht Platz, eine eigene Durchführung und einen eigenen Zug durch das Rohr. Das SCP 14-4 OFC WT bündelt die Aufgabe zweier zweiadriger Kabel in einem Strang von 8,0 Millimetern Außendurchmesser. Wo eine Zuleitung zu zwei benachbarten Deckenlautsprechern führt, wo ein Stereopaar an derselben Wand sitzt oder wo ein Lautsprecher mit getrennten Anschlüssen für Tief- und Hochtonbereich versorgt werden soll, spart das den zweiten Zug und die zweite Bohrung. Die Adern sind schwarz, rot, weiß und grün ausgeführt, sodass sich zwei Paare eindeutig bilden lassen und die Zuordnung an beiden Enden ohne Prüfgerät gelingt. Zu bedenken ist der größere Biegeradius: Mindestens das Fünfzehnfache des Außendurchmessers, also 120 Millimeter, verlangt hinter einer Anschlussdose spürbar mehr Raum als ein zweiadriges Kabel. Diese Tiefe muss der Hohlraum hergeben, sonst wird das Kabel beim Einschieben der Dose gequetscht. Planer sollten diesen Punkt bei flachen Vorsatzschalen ausdrücklich prüfen, bevor die Trasse festgelegt wird. Andernfalls hilft nur ein seitlicher Kabelabgang oder eine tiefere Dose.

Aufbau der Leiter und die elektrischen Kennwerte

Alle vier Leiter sind gleich aufgebaut: 105 verseilte Einzeldrähte von je 0,16 Millimetern aus blankem sauerstofffreiem Kupfer, für das Structured Cable Products einen Reinheitsgrad von 99,97 Prozent angibt. Der Leiterwiderstand beträgt höchstens 9,2 Ohm je Kilometer bei 20 Grad Celsius, gemessen bei einer Nennspannung von 300 Volt. Anders als beim zweiadrigen Kabel werden Kapazität und Wellenwiderstand getrennt für benachbarte und für gegenüberliegende Adern angegeben: 26 beziehungsweise 19,6 Pikofarad je Fuß und 70 beziehungsweise 86 Ohm, jeweils mit Toleranz. Für den Hörbereich ist das ohne praktische Folge, erklärt aber, warum die Paarbildung nicht beliebig ist – ein Paar sollte aus zwei benachbarten Adern gebildet werden, damit beide Kanäle gleich behandelt werden. Isolationswiderstand und Durchschlagfestigkeit sind mit mindestens 50 Megaohm mal Kilometer sowie mindestens 1,5 Kilovolt Wechselspannung bei einer Prüfspannung von 800 Volt je Minute belegt. Der Betriebsbereich von minus 20 bis plus 75 Grad Celsius deckt auch ungedämmte Dachräume ab; verlegt werden sollte hingegen zwischen 0 und 40 Grad Celsius, weil PVC bei Kälte an Dehnbarkeit verliert. Ein Kabel, das im kalten Zustand scharf gebogen wurde, zeigt den Schaden erst Jahre später.

Ausführung, Listungen und Kennzeichnung

Der Mantel ist weiß und mit einer Easy-Pull-Beschichtung versehen, die den Reibungswiderstand beim Einziehen verringert – bei einem Kabel dieses Durchmessers ein spürbarer Unterschied, sobald die Trasse mehrere Umlenkungen hat. Ein Nylon-Reißfaden erlaubt das saubere Öffnen des Mantels beim Konfektionieren. Das Kabel ist nach UL 444 und UL 13 gelistet, als Typ CMR und CL3 mit c-UL-Kennzeichnung geführt, nach dem National Electrical Code als Class 2 und nach kanadischem Regelwerk als CMG FT4; hinzu kommen CE-Kennzeichnung und die Konformität mit der EU-Richtlinie 2011/65/EU. Für ein Bauvorhaben in Deutschland bleiben die örtlich geltenden Vorgaben maßgeblich, weshalb die Trassenführung mit der Elektroplanung abgestimmt werden sollte. Der Mantel trägt zusätzlich eine durchlaufende Fuß- und Metermarkierung sowie die Beschriftungsfelder des Structured Cable Products Cable Labeling System für Raum, Zone und Anschlussdose. Ausgeliefert wird das Kabel als Spule im Karton mit 500 Fuß beziehungsweise 152 Metern und einem Packgewicht von rund 22 Kilogramm. Beim Hersteller ist dieses Kabel in weißer Ausführung gelistet. Wer die Beschriftungsfelder direkt beim Einziehen ausfüllt, spart sich beim Anschließen jedes Durchklingeln.

Anwendungen, Planungshinweise und Bezug über mediacraft

Typische Anwendungen sind die Zuleitung zu einem Stereopaar aus Deckenlautsprechern, die Anbindung eines Lautsprechers mit getrennten Klemmenpaaren für Tief- und Hochtonbereich sowie Trassen, auf denen zwei Kanäle ohnehin denselben Weg nehmen. In Multiroom-Anlagen ist die vieradrige Leitung besonders dort sinnvoll, wo eine Zone aus zwei Lautsprechern besteht und beide von derselben Zentrale versorgt werden. Nicht sinnvoll ist sie, wenn die beiden Lautsprecher an unterschiedlichen Stellen des Gebäudes sitzen: Dann führen zwei getrennte zweiadrige Leitungen zum kürzeren Weg. Wird nur ein Kanal benötigt, steht mit dem SCP 14-2 OFC WT die zweiadrige Ausführung derselben Bauart bereit. Planer sollten die Dosentiefe an den Endpunkten festlegen, bevor die Vorsatzschale steht, und je Endpunkt eine Reserveschlaufe vorsehen. In Deutschland und Österreich liefert die mediacraft AG das SCP 14-4 OFC WT und unterstützt Fachhandel, Installateure, Planer und Architekten bei der Wahl zwischen zwei- und vieradriger Führung sowie bei der Abstimmung auf die vorgesehenen Einbaulautsprecher. Eine kurze Trassenliste mit Länge und Zielraum ist dabei die beste Grundlage.
