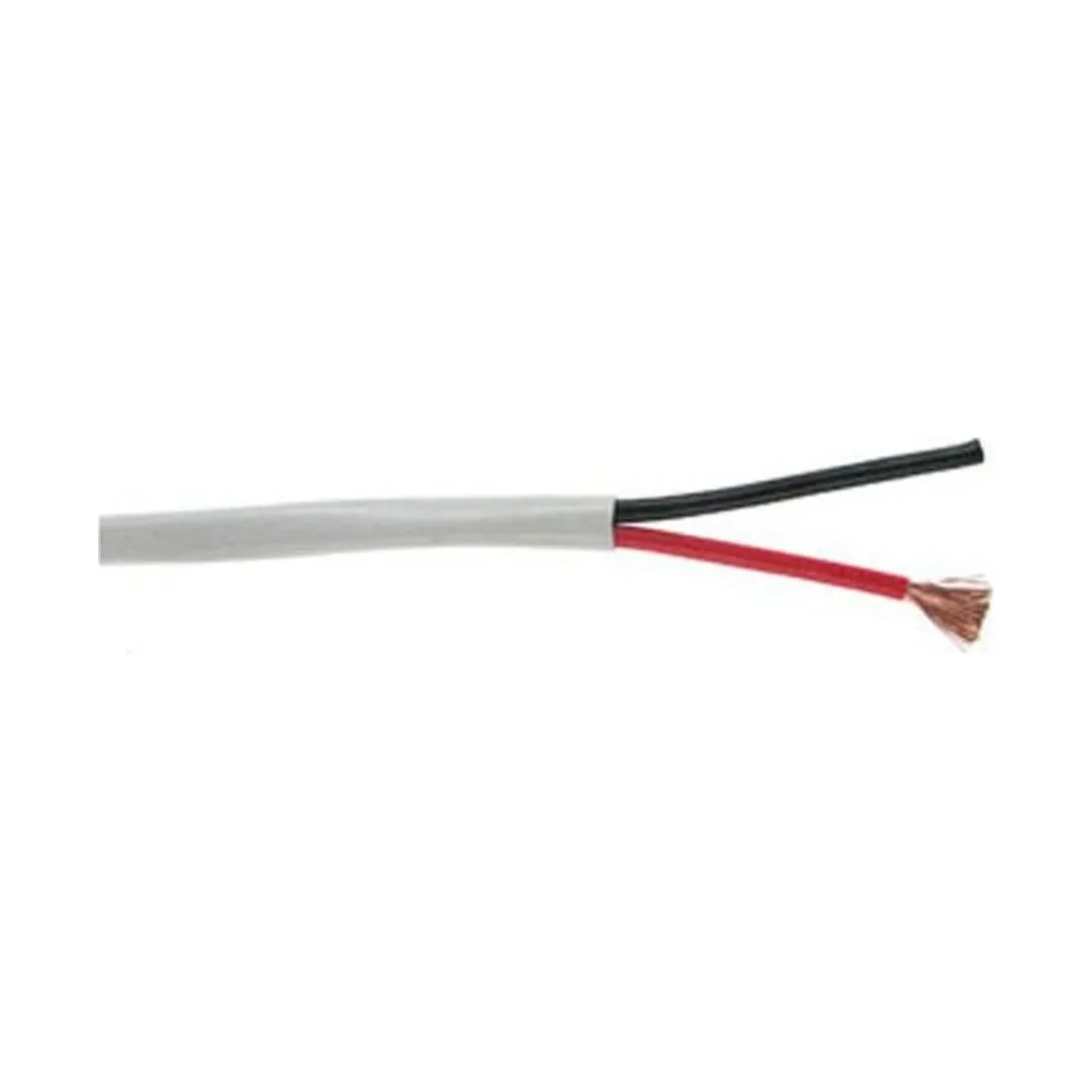

Structured Cable Products 14-2 OFC WT – zweiadriges Lautsprecherkabel mit sauerstofffreiem Kupferleiter für die feste Verlegung

Ein Kabel, das nach dem Verputzen nicht mehr erreichbar ist

Fest verlegte Lautsprecherleitungen unterscheiden sich von Anschlusskabeln in einem entscheidenden Punkt: Sie sind nach dem Schließen der Wand nicht mehr zugänglich. Alles, was an Reserve fehlt, fehlt dauerhaft. Das SCP 14-2 OFC WT ist auf diesen Umstand hin ausgelegt. Der Mantel aus PVC trägt eine Easy-Pull-Beschichtung, die den Reibungswiderstand beim Einziehen in Leerrohre und durch Ständerwerk verringert; das schont sowohl das Kabel als auch die Nerven, wenn eine Trasse mehrere Umlenkungen hat. Ein Nylon-Reißfaden erlaubt es, den Mantel beim Konfektionieren aufzutrennen, ohne mit dem Messer an die Aderisolierung zu geraten – eine der häufigsten Ursachen für Fehler, die erst Monate später als Kurzschluss auffallen. Als kleinster zulässiger Biegeradius gilt das Fünfzehnfache des Außendurchmessers, hier also 95 Millimeter. Diese Zahl gehört in die Planung der Wanddurchführungen, denn enge Radien hinter einer Dose lassen sich später nicht mehr entschärfen. Zu beachten ist außerdem der Verlegebereich zwischen 0 und 40 Grad Celsius: Bei Kälte wird PVC steif, und ein Kabel, das bei niedrigen Temperaturen scharf gebogen wird, kann an der Isolierung Schaden nehmen, ohne dass man es sieht.

Leiter, Kapazität und die elektrischen Grenzen

Der Aufbau des Leiters ist derselbe wie bei den übrigen Kabeln der Stärke 14 AWG aus diesem Haus: 105 Einzeldrähte von je 0,16 Millimetern, verseilt, aus blankem sauerstofffreiem Kupfer mit einer Herstellerangabe von 99,97 Prozent. Der Leiterwiderstand beträgt höchstens 9,2 Ohm je Kilometer bei 20 Grad Celsius. Für die Auslegung heißt das: Der Widerstand der Hin- und Rückleitung addiert sich zur Impedanz des Lautsprechers, und je niederohmiger dieser ist, desto kürzer sollte die Strecke bleiben oder desto stärker der Leiter ausfallen. Angegeben sind ferner eine Kapazität von 28,9 Pikofarad je Fuß und ein Wellenwiderstand von 62 Ohm, jeweils mit Toleranz. Diese Werte spielen im Hörbereich keine praktische Rolle, sind aber dann relevant, wenn eine Endstufe empfindlich auf kapazitive Last reagiert oder wenn sehr lange Strecken parallel geführt werden. Isolationswiderstand und Durchschlagfestigkeit sind mit mindestens 50 Megaohm mal Kilometer und mindestens 1,5 Kilovolt Wechselspannung geprüft, die Nennspannung liegt bei 300 Volt. Der Betriebsbereich reicht von minus 20 bis plus 75 Grad Celsius und deckt damit auch die Verhältnisse in einer gedämmten Dachschräge oder hinter einer Fußleiste über einem Heizkreis ab.

Listungen, Farbe und Kennzeichnung auf dem Mantel

Structured Cable Products führt das Kabel nach UL 444 und UL 13, als Typ CMR und CL3 mit c-UL-Kennzeichnung sowie als Class 2 nach dem National Electrical Code; nach kanadischem Regelwerk ist es als CMG FT4 geführt. Hinzu kommt die Konformität mit der EU-Richtlinie 2011/65/EU zur Beschränkung gefährlicher Stoffe. Diese Listungen beschreiben in erster Linie, in welchen Steigezonen und Installationsbereichen das Kabel nach nordamerikanischem Regelwerk eingesetzt werden darf; für ein deutsches Bauvorhaben sind die jeweils örtlich geltenden Bestimmungen maßgeblich, weshalb die Trassenführung mit der Elektroplanung abzustimmen ist. Der Mantel ist weiß ausgeführt, was ihn in hellen Hohlräumen und hinter Gipskarton unauffällig macht und ihn zugleich von Netzleitungen unterscheidbar hält. Auf dem Mantel läuft eine fortlaufende Fuß- und Metermarkierung, ergänzt um Felder des Structured Cable Products Cable Labeling System für Raum, Zone und Anschlussdose. Wer diese Felder beim Einziehen beschriftet, kann jede Leitung später einem Raum zuordnen, ohne sie zu verfolgen. Geliefert wird das Kabel als Strang von 500 Fuß beziehungsweise 152 Metern im Karton mit einem Packgewicht von rund 11 Kilogramm.

Einsatz in Festinstallationen und Bezug über mediacraft

Das zweiadrige SCP 14-2 OFC WT ist die Standardleitung für ein Lautsprecherpaar in Festinstallationen: Deckenlautsprecher in Wohnräumen, Wandlautsprecher im Heimkino, Zuleitungen zu Einbaugehäusen. Je Lautsprecher wird eine Leitung geführt, bei einer Multiroom-Anlage sternförmig von der Technikzentrale aus. Planer und Architekten sollten die Trassen vor dem Verputzen festlegen und an jeder Zentrale eine Reservelänge von mindestens zwei Metern belassen, damit sich ein Verstärker später an eine andere Stelle des Schranks setzen lässt. Bewährt hat sich außerdem, jede Leitung an beiden Enden zu beschriften, bevor sie in der Wand verschwindet. Wo vier Adern zu einem Punkt geführt werden sollen, steht mit dem SCP 14-4 OFC WT das vieradrige Gegenstück derselben Bauart bereit; für lange Strecken oder besonders leistungsstarke Lautsprecher führt der Hersteller mit dem SCP 12-2 OFC WT den stärkeren Leiter. In Deutschland und Österreich liefert die mediacraft AG das SCP 14-2 OFC WT und berät Fachhandel, Installateure, Planer und Architekten bei Trassenplanung, Leitungslängen und der Abstimmung auf die vorgesehenen Einbaulautsprecher.
