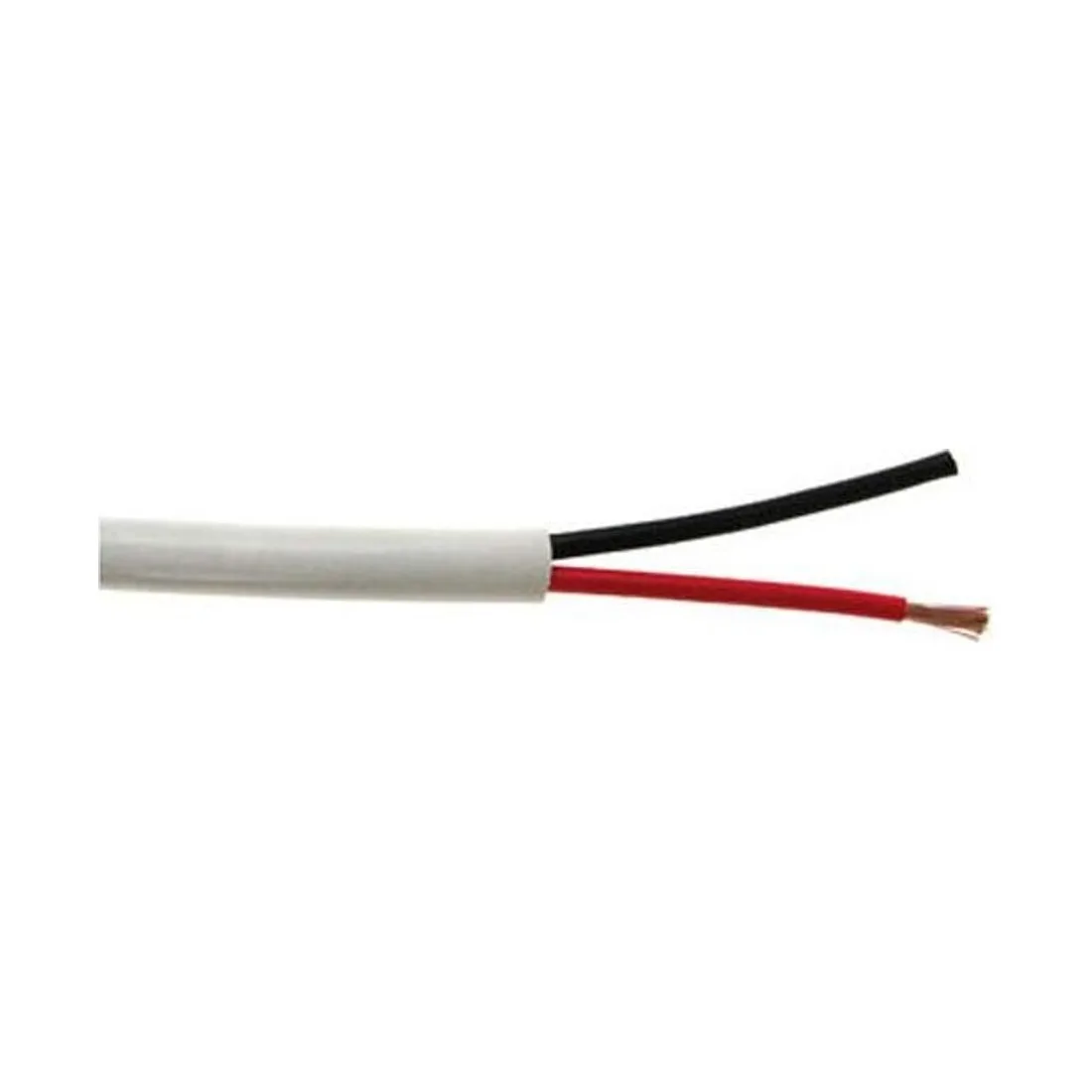

Structured Cable Products 12-2 OFC WT – 12 AWG für lange Leitungswege und leistungsstarke Lautsprecher

Der geringere Leiterwiderstand und wofür er gebraucht wird

Der sachliche Unterschied zwischen dieser Ausführung und der Stärke 14 AWG liegt in einer einzigen Zahl: Der Leiterwiderstand fällt von höchstens 9,2 auf höchstens 5,8 Ohm je Kilometer bei 20 Grad Celsius. Dieser Widerstand liegt in Reihe zum Lautsprecher, und zwar auf Hin- und Rückleitung gemeinsam. Je niederohmiger der Lautsprecher und je länger die Strecke, desto größer der Anteil, der in der Leitung verbleibt statt in der Schwingspule zu wirken. Der übliche Planungsansatz besteht darin, den Leitungswiderstand deutlich unter der Impedanz des Lautsprechers zu halten; wo dieses Verhältnis bei 14 AWG knapp wird, schafft die Stärke 12 AWG Luft. Drei Konstellationen führen typischerweise zu dieser Wahl: sehr lange Wege von der zentralen Technik bis in entlegene Räume, Lautsprecher mit niedriger Nennimpedanz und Anlagen, die dauerhaft mit hohen Pegeln betrieben werden. Der Leiter besteht hier aus 65 Einzeldrähten von je 0,254 Millimetern – gröber verseilt als bei der dünneren Ausführung, aber immer noch flexibel genug für die Verlegung in Ständerwerk und Leerrohr. Für die Praxis heißt das: Der Vorteil zeigt sich nicht am einzelnen Gerät, sondern an der Gleichmäßigkeit über alle Zonen einer Anlage.

Mantel, Biegeradius und die Folgen für den Einbau

Mit 8,0 Millimetern Außendurchmesser ist dieses Kabel deutlich kräftiger als die zweiadrige 14er-Ausführung, und das hat Folgen, die in die Planung gehören. Der kleinste zulässige Biegeradius beträgt das Fünfzehnfache des Außendurchmessers und damit 120 Millimeter. Hinter einer Anschlussdose, in einem flachen Hohlraum oder an einer Deckendurchführung muss dieser Platz vorhanden sein; wird das Kabel beim Einschieben der Dose enger gebogen, leidet die Aderisolierung, ohne dass es sichtbar wäre. Bei Vorsatzschalen geringer Tiefe ist deshalb eine tiefere Dose oder ein seitlicher Kabelabgang vorzusehen. Der Mantel besteht aus PVC mit Easy-Pull-Beschichtung, die den Reibungswiderstand beim Einziehen verringert – bei diesem Durchmesser und langen Trassen ein spürbarer Unterschied. Ein Nylon-Reißfaden erlaubt das saubere Öffnen ohne Messerarbeit an den Adern. Die Aderisolierung misst 3,20 Millimeter im Durchmesser, was an Schraubklemmen und Federzugklemmen zu prüfen ist: Nicht jede Lautsprecherklemme nimmt einen Leiter dieser Stärke ohne Aderendhülse auf. Das gilt besonders für Einbaulautsprecher mit Federzugklemmen, deren Öffnung häufig auf dünnere Leiter ausgelegt ist.

Elektrische Kennwerte, Listungen und Beschriftung

Neben dem Leiterwiderstand nennt das Datenblatt eine Kapazität von 20 Pikofarad je Fuß und einen Wellenwiderstand von 77 Ohm für benachbarte Adern, jeweils mit Toleranz. Die Nennspannung beträgt 300 Volt, der Isolationswiderstand mindestens 50 Megaohm mal Kilometer und die Durchschlagfestigkeit mindestens 1,5 Kilovolt Wechselspannung bei einer Prüfspannung von 800 Volt je Minute. Der Betriebsbereich von minus 20 bis plus 75 Grad Celsius deckt auch ungedämmte Dachräume und Technikschränke mit Wärmestau ab; verlegt werden sollte zwischen 0 und 40 Grad Celsius. Geführt wird das Kabel nach UL 444 und UL 13 als Typ CMR und CL3 mit c-UL-Kennzeichnung; das nordamerikanische Regelwerk ordnet es als Class 2 ein, das kanadische als CMG FT4, hinzu kommen CE-Kennzeichnung und die Konformität mit der EU-Richtlinie 2011/65/EU. Auf dem weißen Mantel läuft eine fortlaufende Fuß- und Metermarkierung mit den Feldern des Structured Cable Products Cable Labeling System für Raum, Zone und Anschlussdose. Geliefert wird eine Spule im Karton mit 500 Fuß beziehungsweise 152 Metern und einem Packgewicht von rund 16,2 Kilogramm. Für die Baustelle empfiehlt es sich, den Karton am Zugpunkt zu belassen und von dort abzurollen, statt das Kabel über den Boden nachzuziehen.

Auswahl, Trassenplanung und Bezug über mediacraft

Ob die Stärke 12 AWG erforderlich ist, entscheidet sich an der Leitungslänge und an der Impedanz der Lautsprecher, nicht am Verstärker. Der praktische Weg führt über eine Trassenliste: Jede Strecke wird gemessen oder aus dem Plan abgegriffen, dann wird geprüft, welche Strecken über der Grenze liegen, ab der die dünnere Ausführung knapp wird. Häufig ergibt sich daraus eine gemischte Ausführung, bei der die kurzen Wege im Erdgeschoss mit 14 AWG und die langen Wege ins Dachgeschoss oder in den Garten mit 12 AWG geführt werden. Für Architekten und Planer ist zusätzlich der größere Platzbedarf an Dosen und Durchführungen zu berücksichtigen, der vor dem Verputzen festliegen muss. Wo dieselbe Trasse zwei Kanäle aufnehmen soll, führt Structured Cable Products vieradrige Ausführungen derselben Reihe. In Deutschland und Österreich liefert die mediacraft AG das SCP 12-2 OFC WT und unterstützt Fachhandel, Installateure, Planer und Architekten bei der Bewertung von Leitungslängen, bei der Wahl der Leiterstärke und bei der Abstimmung auf die vorgesehenen Lautsprecher. Sinnvoll ist, diese Bewertung vor der Ausschreibung der Elektroarbeiten vorzunehmen, damit Trassen und Dosentiefen von Anfang an dazu passen.
