Future Automation UBLS – Display-Lift unter dem Bett, der am Fußende ausfährt und sich dreht

So kommt der Bildschirm aus dem Bett

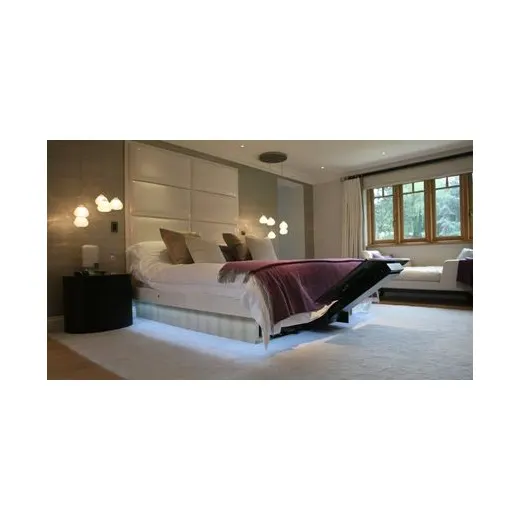

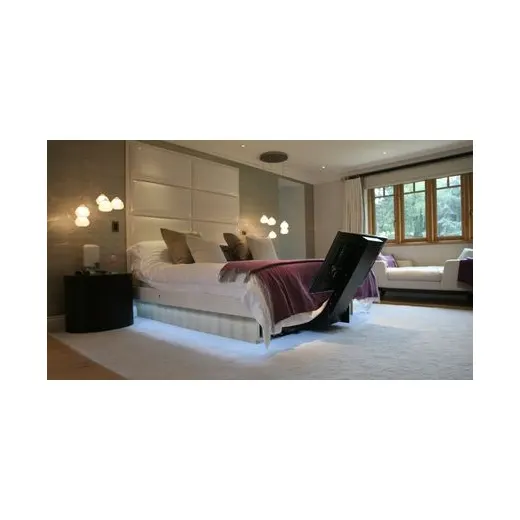

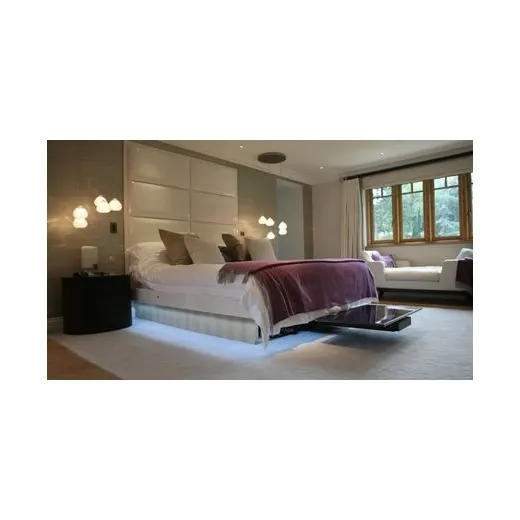

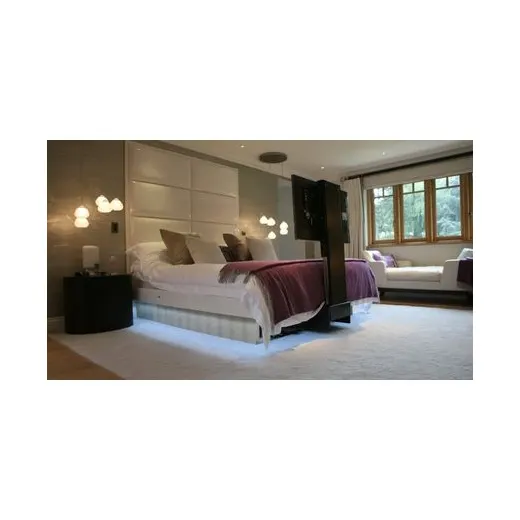

Beim UBLS liegt der Bildschirm im Ruhezustand waagerecht auf der Mechanik unter dem Bett. Im Fußteil gibt es dafür eine Öffnung von 1340 mm Breite und 255 mm Höhe. Durch sie schiebt sich die Mechanik auf Befehl nach vorn, bis der Bildschirm vor dem Bett liegt. Dort klappt er in die Senkrechte, seine Unterkante steht dann 372 mm über dem Boden. Eine Teleskopsäule hebt ihn anschließend weiter an, bis die Unterkante bis zu 950 mm über dem Boden steht. Zum Schluss lässt sich das Bild über das Gelenk drehen. Für den Rückweg kehrt sich die Abfolge um, am Ende ruht der Bildschirm wieder waagerecht im Bett. An der Liegefläche öffnet sich bei diesem Ablauf nichts, Matratze und Rost bleiben an ihrem Platz. Der Bildschirm ist also nie über der Matratze unterwegs, sondern immer vor dem Bett. Das Bett wird damit nicht zum Technikmöbel, sondern behält seine gewohnte Form. Nur vor dem Fußende verlangt der Lift beim Ausfahren freien Raum. Im Ruhezustand verrät nur der offene Ausschnitt im Fußteil, dass hier ein Lift steckt. Wer sie geschlossen haben möchte, findet beim Hersteller die Ausführung UBLS-EBF mit motorisierter Klappe. Für Endkunden bedeutet das ein Schlafzimmer ohne Fernsehmöbel am Bettende. Planer und Architekten bekommen ein Bett, dessen Technik vollständig im Korpus liegt. Händler können das Prinzip an Grundriss und Ansicht des Bettes zeigen.

Das Drehgelenk

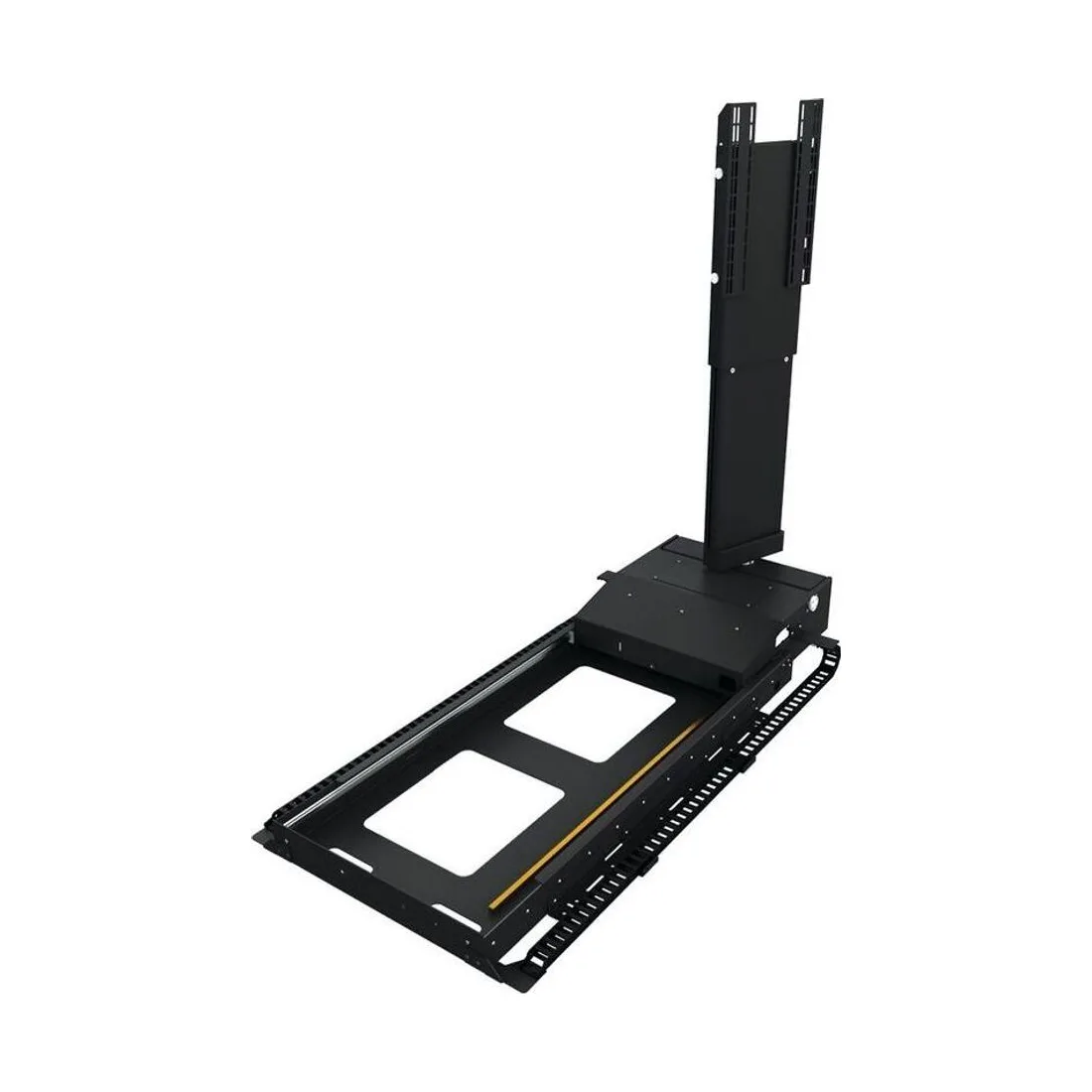

Was den UBLS vom UBL unterscheidet, ist das Gelenk oben an der Teleskopsäule. Es dreht den Bildschirm bis 180° nach links und nach rechts. Die Drehachse liegt in der Mitte unter dem Bildschirm. Damit lässt sich das Bild vom Bett weg zu einem Sofa oder einem Arbeitsplatz im Zimmer wenden. Ein fest stehender Bildschirm zeigt dagegen immer nur in Richtung Bett. Das hilft, wenn im Schlafzimmer auch gearbeitet, gelesen oder vom Sofa aus ferngesehen wird. Die Drehung folgt erst, wenn der Bildschirm oben steht. Zwischen Teleskopsäule und Fußteil bleiben 25 mm Abstand, der Bildschirm steht also dicht vor dem Bettende. Eine bevorzugte Höhe lässt sich mit der IR-Fernbedienung speichern und wird danach selbsttätig angefahren. Laut Hersteller läuft die Bewegung leise und gleichmäßig, bei einem Geräusch von 50 dB. Strom- und Signalkabel für Bildschirm und Mechanik bleiben in einer Kabelkette verborgen. Der Halter nimmt VESA-Bohrbilder in den Abständen 200, 300 und 400 mm auf. Für Bildschirme von Loewe und Bang & Olufsen hält Future Automation eigene Adapter bereit. Damit passt der Lift zu den gängigen Flachbildschirmen dieser Größe, solange Maße und Gewicht stimmen.

Maße für Bett und Raum

Mit 220 mm Bauhöhe ist die Mechanik flach genug für einen niedrigen Bettunterbau, ihr Gewicht liegt bei 80 kg. Der Hohlraum dafür muss 255 mm hoch und 1800 mm lang sein. Soll das Bett später eine Klappe im Fußteil bekommen, sind dafür von Anfang an 320 mm Höhe vorzusehen. Rund um die Öffnung ist das Fußteil auf 20 mm Stärke begrenzt. Innen rückt die Mechanik 90 mm vom Fußteil ab. Vor dem Bettende muss Platz zum Ausfahren bleiben, berechnet als Bildschirmhöhe plus 318 mm. Weniger als 1000 mm dürfen es auch bei einem kleinen Bildschirm nicht sein. In kleinen Schlafzimmern, in denen der Raum vor dem Bett knapp ist, entscheidet dieses Maß oft über die Machbarkeit. Steigt der Bildschirm durch eine höhere Montage am Halter, wächst dieser Bedarf. Links und rechts der Mechanik liegen je 1050 mm lange Zonen, über die sie mit dem Boden verschraubt wird. Diese Flächen sollten aus Holz sein und beim Einbau von oben erreichbar bleiben. Für Böden ohne Schraubmöglichkeit hat Future Automation einen Rückwandsatz im Programm. Damit legen die Maße des Lifts fest, wie hoch das Bett wird und wie viel Fläche vor ihm frei bleibt.

Steuerung, Ausführung und Bezug

Ausgeliefert wird der Lift zusammen mit einer IR-Fernbedienung. Über RS232 lässt sich der Lift in Hausanlagen wie Crestron oder AMX einbinden, die Verbindung meldet auch zurück. Kontaktschließung und Funk sind beim Hersteller auf Anfrage erhältlich. An der Mechanik liegen die Anschlüsse für Netz, IR, RS232 und einen Not-Halt. Ihr Strombedarf: 110 bis 240 V Netzspannung, bis 100 W in Bewegung, 1,5 W im Stillstand. Über den Not-Halt-Eingang lässt sich eine externe Sicherheitsabschaltung anschließen. Die Wunschhöhe wird nach dem Einbau mit der Fernbedienung eingelernt. Lackiert ist sie ab Werk in Schwarz RAL 9005, ein anderer RAL-Ton ist bestellbar. Montagearbeit an der Mechanik selbst fällt vor Ort nicht an, sie trifft komplett zusammengesetzt ein. Für den Einsatz an Bord ist der UBLS nicht vorgesehen, eine Marine-Ausführung baut der Hersteller auf Anfrage. Eine Schreinerei kann das passende Bett nach den Einbaumaßen des Herstellers fertigen, die jede Öffnung und jede Befestigungszone festlegen. Wer den UBLS bestellen möchte, erreicht ihn hierzulande über mediacraft, gebaut wird er in Großbritannien. Die Leitungen für Strom und Steuerung sind zu verlegen, solange das Bett noch offen ist. Auch ein Zugang zur Mechanik für spätere Wartung sollte im Bett vorgesehen sein.
