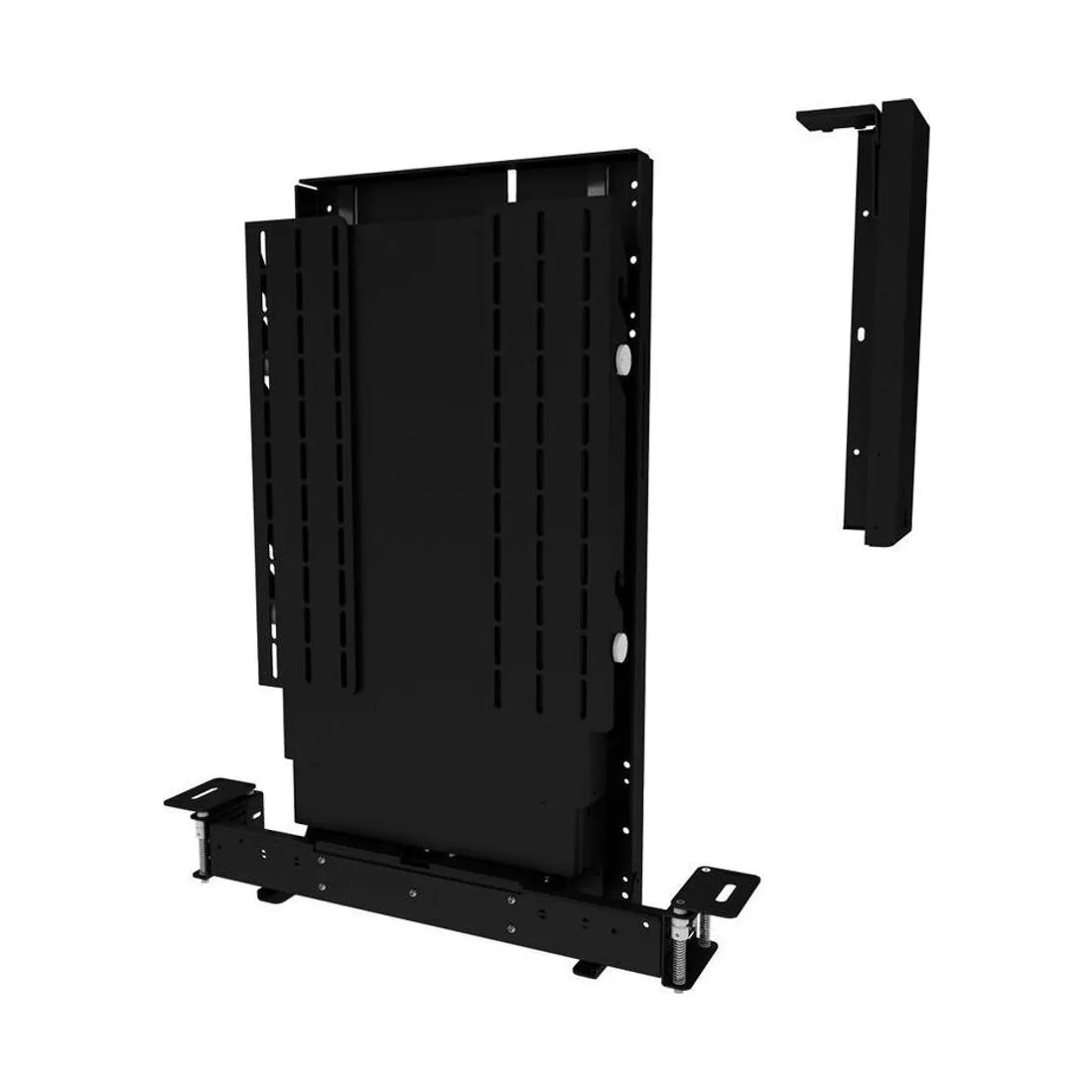

Future Automation LSM-TU5 – Teleskop-Lift mit automatischer Klappe und 740 mm Hub

Ein Ablauf wie von selbst

Das Besondere am LSM-TU5 ist weniger ein einzelnes Bauteil als das genau abgestimmte Zusammenspiel: Elektrische Klappe und Teleskop arbeiten in einer festen Reihenfolge, die das Erscheinen des Bildschirms wie von selbst wirken lässt. Zuerst gibt der motorisch angetriebene Deckel die Öffnung frei, erst danach schiebt der Teleskopauszug das Panel nach oben; beim Zurückfahren kehrt sich die Folge um, und die Abdeckung legt sich wieder bündig darüber. Für den Endkunden entsteht so ein Auftritt aus einem Guss, bei dem sich nichts von Hand bewegen, aufklappen oder wegräumen lässt. Der Auszug sorgt zugleich dafür, dass das Display eine Höhe erreicht, die ein flaches Möbel allein nicht hergäbe – ein überhöhter Korpus ist dafür nicht nötig. Bei Diagonalen von 50 bis 65 Zoll bleibt der TU5 im vertrauten Großformat und ordnet sich zwischen dem kompakten Einstieg und den weit ausfahrenden Modellen ein. Bis 740 Millimeter Auszug bringt der Lift dabei Displays von höchstens 30 Kilogramm. Architekten schätzen den ruhigen, selbsttätigen Vorgang ohne sichtbare Handgriffe, Planer den ausgewogenen Auszug für eine mittlere Sichtlinie. So wird das Erscheinen des Displays zur beiläufigen Selbstverständlichkeit.

Wohn- und Objekträume mit etwas Höhe

Der TU5 passt in Wohn- und Objektsituationen, in denen der Bildschirm ein Stück weiter aufsteigen soll, als es ein flaches Sideboard erlaubt. In etwas höheren Kommoden und Konsolen hebt er ein 50- bis 65-Zoll-Display auf angenehme Sichthöhe. In Schlaf- und Hotelzimmern fährt er den Fernseher am Bettende empor und senkt ihn nach Gebrauch wieder ab. In Besprechungs- und Empfangsmöbeln bringt er das Panel genau dann hervor, wenn es gebraucht wird, und lässt es sonst verschwinden. Für den Betreiber genügt ein Befehl: Die Klappe öffnet, das Teleskop fährt aus, und beim Zurückfahren schließt sich die Abdeckung von selbst. Da die Höhe erst beim Ausfahren entsteht, ruht das Möbel ansonsten flach und geschlossen. Weil die Reihe nicht für den Marine-Einsatz ausgewiesen ist, gehört der Lift in trockene Innenräume; für Yacht-Interieurs ist eine andere Bauart zu wählen. Innenarchitekten greifen zum TU5, wenn eine mittlere Sichthöhe ohne wuchtiges Möbel erreicht werden soll. Der Fachhandel führt ihn als ausgewogenes Teleskopmodell zwischen dem knappen Einstieg und den langen Auszügen der Reihe. So steigt das große Bild genau so hoch, wie es der Raum verlangt. Zwischen dem knappen Einstieg und dem weitesten Auszug liegt damit eine Stufe, die viele Wohnsituationen ohne Kompromiss abdeckt.

740 mm Auszug, 24-V-Antrieb und geführte Klappe

Bei 50 bis 65 Zoll liegt das Format des TU5, dessen Teleskop bis zu 740 Millimeter ausfährt – etwas mehr Weg als beim kompaktesten Modell und weniger als bei den langen Hüben. Die zulässige Last beträgt 30 Kilogramm und deckt Geräte dieser Größenklasse ab. Über das Teleskop entsteht die Sichthöhe erst im Betrieb, sodass das Möbel deutlich niedriger bleiben kann als der volle Auszug. Fest zum Ablauf gehört die elektrische Push-Flap-Klappe: Sie fährt vor dem Hub auf und schließt nach dem Absenken, damit Auszug und Deckel stets in richtiger Folge arbeiten. Bewegt wird das Ganze von einem zügigen 24-Volt-Gleichstrommotor, der mit rund 52 Dezibel angenehm leise läuft; ein integriertes Kabelmanagement hält die Leitungen verdeckt im Aufbau. Zur Anbindung dienen RS232, Kontaktschließung und Infrarot, optional drahtlos per RF, wobei sich der Lift in Anlagen von Lutron, Crestron und AMX einfügt. Als Serienoberfläche kommt Schwarz nach RAL 9005 zum Einsatz, während sich auf Wunsch abweichende Finishes umsetzen lassen. Beigelegt sind Befestigungen sowohl für ein Box-Enclosure als auch für die Push-Flap. Die genauen Werte für Einbau und Möbelhöhe nennt das Herstellerdatenblatt. So bleibt die geführte Abfolge aus Klappe und Auszug berechenbar und reproduzierbar.

Einbau und Bezug über mediacraft

Für den Einbau kommt der TU5 in ein Möbel passender Höhe, sein Auszug wird auf die gewünschte Sichtlinie eingestellt und die Klappe in die Öffnung eingepasst; im Betrieb setzt ein einziger Befehl Klappe und Hub nacheinander in Gang. Weil der abgestimmte Ablauf dieses Modell kennzeichnet und jeder Lift auf das reale Panel gefertigt wird, lohnt sich die frühe Abstimmung von Entwurf und Einbaumaß. Gefertigt in Großbritannien von Future Automation, gelangt der Lift über die mediacraft AG nach Deutschland und Österreich. Planende, Gestaltende, Handel und Endkunden erhalten dort Auskunft zu Einbaulage, Möbelhöhe, Steuerung und Klappenanpassung. Der Bau bleibt Sache von Future Automation, während mediacraft ausschließlich die Distribution für den deutschsprachigen Raum übernimmt. So begleitet ein sachkundiger Partner das Vorhaben von der Möbelplanung bis zur betriebsbereiten Anlage. Damit wird der LSM-TU5 zum Teleskop-Lift mit sauber choreografiertem Klappen- und Hubablauf für die mittlere Sichthöhe der Baureihe.
