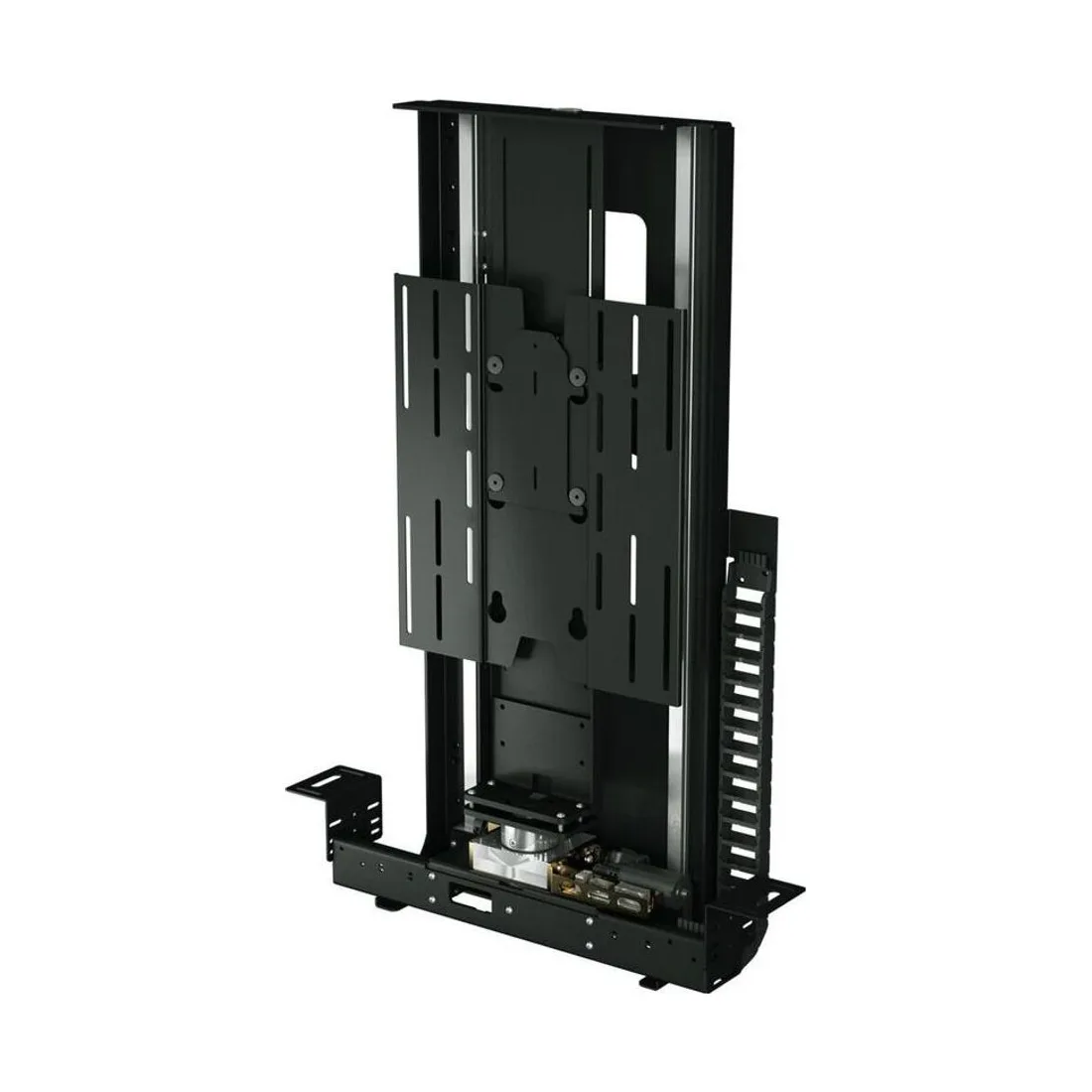

Future Automation LSM-S4 – drehbarer TV-Lift für Displays zwischen 42 und 46 Zoll

Das gängige Format, frei beweglich

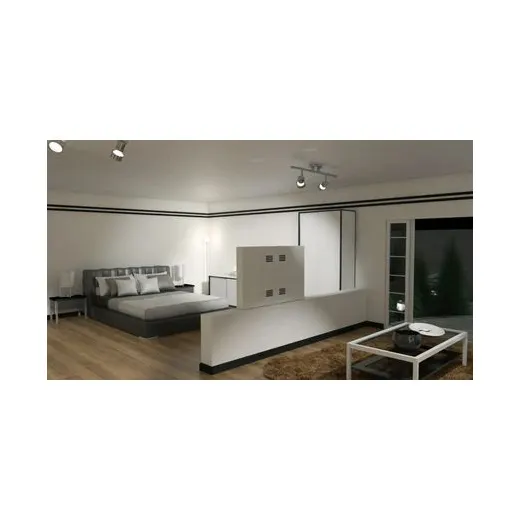

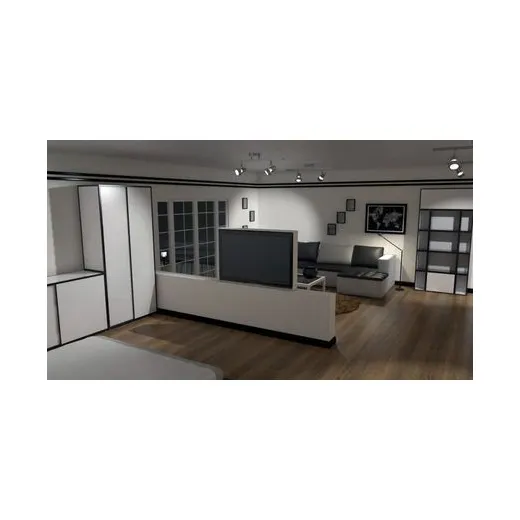

Der LSM-S4 bedient mit 42 bis 46 Zoll ein Format, das in vielen Wohnräumen als Standard gilt – und macht es beweglich. Anders als ein fest montierter Fernseher steigt er aus einem Möbel auf, das durchaus frei im Raum stehen darf, weil seine Rückseite von vornherein eingeplant ist. Deren Gestaltung übernimmt der Möbelbau: Eine Rahmung fasst das Display ein, oder ein Schwimmdeckel schließt es schlicht ab, wenn kein Gehäuse gewünscht ist. Der Endkunde bekommt so einen Bildschirm, der auf Wunsch erscheint und sich anschließend zur gewünschten Seite dreht. Weil der Schwenk bis zu 180 Grad reicht und speicherbar ist, deckt ein Panel gleich mehrere Blickachsen ab. In Handarbeit gefertigt und exakt auf die Bildschirmmaße abgestimmt, verlässt jeder S4 die britische Produktion als Einzelanfertigung. Ein integriertes Kabelmanagement hält die Leitungen dabei verdeckt und beweglich. Architekten gewinnen die Freiheit, den Fernseher zentral im Raum zu setzen, statt ihn an eine Wand zu binden. Planer erhalten mit dem S4 das Standardformat der schwenkbaren Reihe in beweglicher Ausführung, das sich in nahezu jedes Wohnkonzept einpasst. So wird aus dem gewohnten Wohnzimmerbildschirm ein flexibler Blickfang. Der Schwimmdeckel ist dabei die schlankere Variante: Er verzichtet auf ein eigenes Gehäuse und überlässt die Fassung vollständig der umgebenden Tischlerei.

Wohnzimmer und Mehrzweckräume

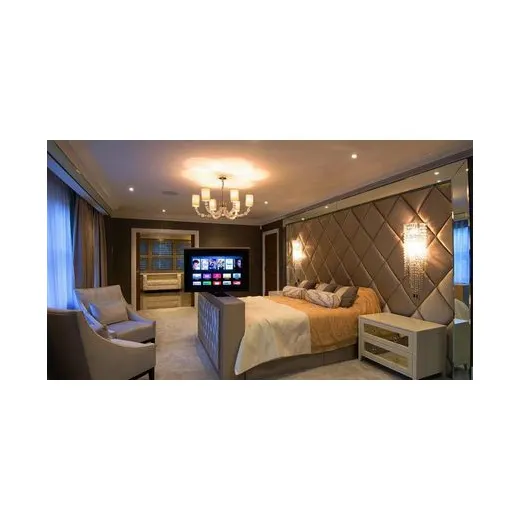

Sein Kerneinsatz ist der Wohn- und Mehrzweckraum, in dem ein Bildschirm mittlerer Größe mehrere Sitzbereiche versorgen soll. Aus einem Sideboard oder einer Kommode gehoben, wendet sich der S4 vom Sofa zur Leseecke oder zum Essplatz. In Ferienwohnungen und Apartments bringt er ein 42- bis 46-Zoll-Display hervor, das je nach Aufenthalt anders ausgerichtet wird. In Aufenthalts- und Gemeinschaftsräumen richtet er den Fernseher auf die jeweils belegte Sitzgruppe aus. Der Nutzer ruft die passende Drehstellung ab, statt das Gerät umständlich zu schieben. In Besprechungs- und Schulungsräumen mittlerer Größe dreht er das Bild zur jeweils aktiven Seite. Da die Konstruktion auch marinetauglich ist, findet der S4 ebenso an Bord Verwendung, wo im Marine-Betrieb bis zu 30 Kilogramm zulässig sind. Weil die programmierten Positionen aus jeder Bedienoberfläche abrufbar sind, wechselt der Blickwinkel auf einen einzigen Befehl hin. Innenarchitekten verbinden damit ein alltagstaugliches Format mit einer individuellen Einfassung. Der Fachhandel platziert den S4 als bewährtes Wohnzimmermodell der Reihe. So begleitet ein einziger Bildschirm den wechselnden Gebrauch des Raumes.

Displayhöhe bis 605 mm und speicherbarer Schwenk

Der S4 ist für die Formate 42 bis 46 Zoll gemacht; das Display darf dabei bis zu 605 Millimeter hoch sein und wird vom Antrieb aus dem Möbel geschoben. Die zulässige Last liegt bei 50 Kilogramm und lässt auch schwereren Panels dieser Klasse genügend Spielraum. Für die Ausrichtung sorgt ein in beide Richtungen laufender Schwenk, der sich stufenlos bis 180 Grad einstellen und speichern lässt, sodass die gewünschten Stellungen exakt wiederkehren. Die Ansteuerung erfolgt wahlweise per Kontaktschließung, RS232 oder Infrarot; RF-Funk ist optional, und die Einbindung in Crestron, AMX oder Lutron gelingt reibungslos. Der Antrieb läuft mit etwa 57 Dezibel leise, das Standardfinish ist ein schwarzer Lack nach RAL 9005, wobei individuelle Oberflächen möglich sind. Geliefert wird der S4 serienmäßig mit Befestigungen für ein Box-Enclosure oder wahlweise mit einem an die Tischlerei angepassten Schwimmdeckel. Da die Rückansicht bei diesem Modell freibleibt, steuert die Konstruktion allein die Bewegung bei, während die sichtbare Verkleidung dem Möbelbau obliegt. Welche Maße für Einbau und Ausrichtung gelten, zeigt das Herstellerdatenblatt. Damit lässt sich der Standardlift nachvollziehbar auf sein Format abstimmen. Aus Möbelhöhe und Hub ergibt sich, wo die Bildmitte am Ende steht – der entscheidende Wert für die spätere Sitzhöhe. Wer ihn erst nach dem Möbelbau ermittelt, kann ihn nicht mehr verändern.

Integration und Bezug

In der Praxis wird der S4 in ein Möbel eingebaut, sein Hub auf die Aufstellhöhe und seine Drehstellungen auf die Sitzbereiche eingerichtet; nach hinten schließt eine Rahmung oder ein Schwimmdeckel das Display. Da Mechanik und Möbelentwurf zusammenwirken und jeder Lift als Einzelanfertigung entsteht, ist die frühzeitige Abstimmung beider Gewerke ratsam. Future Automation fertigt den Lift in Großbritannien, in Deutschland und Österreich erfolgt der Vertrieb über die mediacraft AG. Anwender, Architekten, Planung und Handel bekommen dort Hilfe bei Einbaulage, Rahmung, Steuerung und Ausrichtung des Standardpanels. Die Herstellung verantwortet allein Future Automation, mediacraft übernimmt die Distribution im deutschsprachigen Raum. Damit ist von der Planung an bis zur Abnahme ein sachkundiger Berater zur Stelle. Damit wird der LSM-S4 zum drehbaren Lift für das gängigste Format der schwenkbaren Baureihe.
