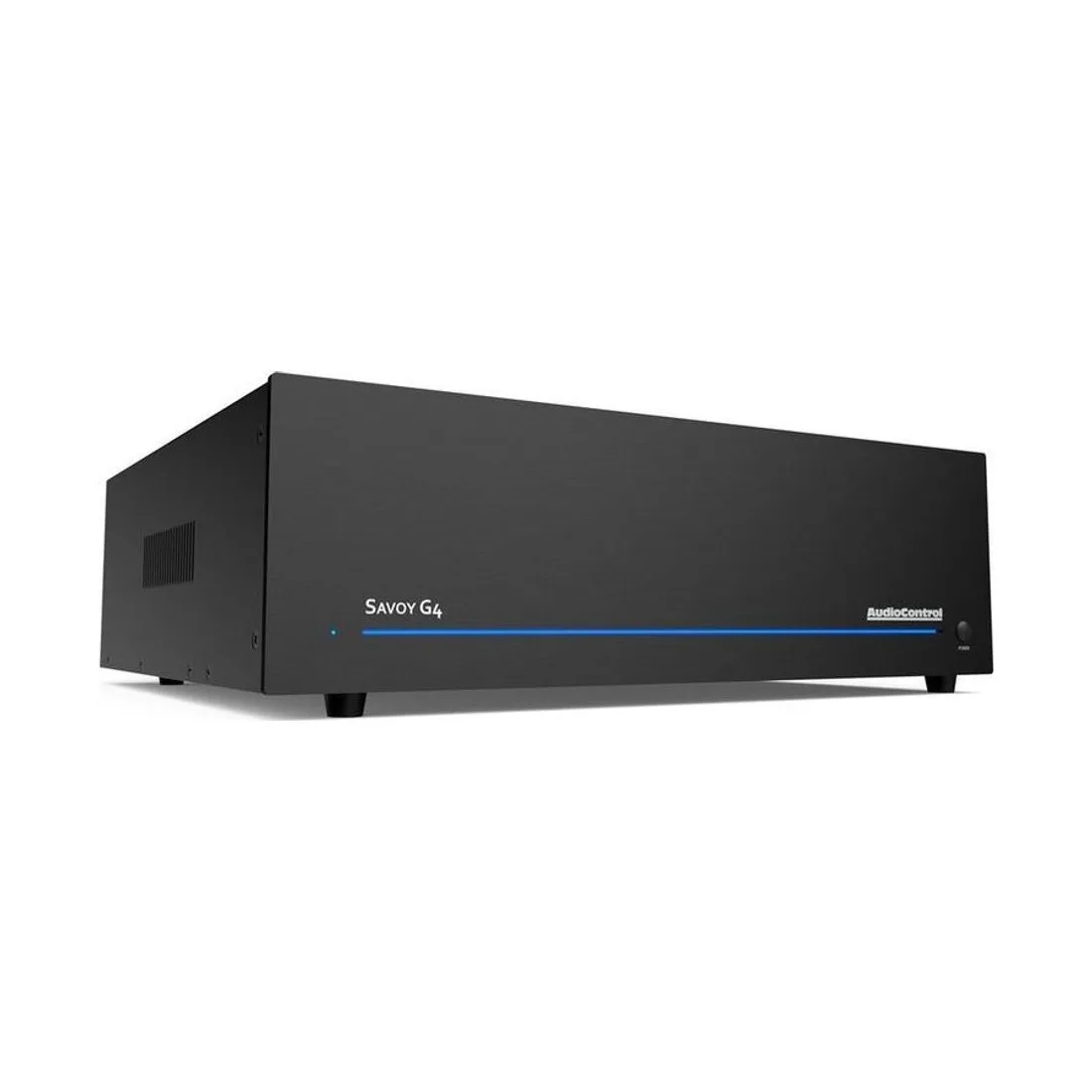

AudioControl SAVOY G4 – die leistungsstarke 7-Kanal-Class-H-Endstufe für großes Heimkino

Sieben Kanäle Leistung fürs große Kino

Der AudioControl Savoy G4 ist für die größten und anspruchsvollsten Heimkinos der G4 Serie gebaut. Sieben Kanäle in einem Gehäuse heißen sieben Lautsprecherleitungen, die vom Rack aus in den Kinoraum führen und dort vor dem Innenausbau liegen müssen – nachträglich ist das kaum zu ändern. Zugrunde liegt ein modernes Class-H-Design, das kräftige Ausgangsleistung mit gutem Wirkungsgrad paart. Für den Einbau zählt neben der Kanalzahl das Gewicht: 19,5 Kilogramm gehören auf tragende Schienen und nicht allein an die Frontbefestigung, und beim Einsetzen ins Rack sollte eine zweite Person mit anfassen. Für den Zuschauer entsteht ein kraftvoller, dynamischer Filmton mit hoher Reserve. Für Planer ist der Savoy G4 die Wahl, wenn ein großes Kino kompromisslos angetrieben werden soll. So liefert er Leistung für die volle Mehrkanalfront samt Surround. Sieben Kanäle decken eine vollständige Kinokonfiguration mit Front, Center, Surround und rückwärtigen Kanälen ab – oder eine kleinere Konfiguration mit zusätzlichen Höhenkanälen. Für Planer ist die Kanalzahl das entscheidende Argument, weil sie eine zweite Endstufe in vielen Projekten überflüssig macht.

Große Mehrkanal-Heimkinos

Der Savoy G4 ist auf große, dedizierte Heimkinos zugeschnitten, in denen sieben oder mehr Kanäle kräftig versorgt werden müssen. Als 7-Kanal-Endstufe treibt er Front, Center und Surround aus einem Gerät an; im 5.1- oder 5-Kanal-Modus lassen sich einzelne Kanäle brücken, um ausgewählte Lautsprecher mit noch mehr Leistung zu versorgen. Für den Betreiber bedeutet das eine Endstufe, die sich exakt an die Lautsprecherkonfiguration anpasst. Über die rückseitigen Pegelsteller wird jeder Kanal individuell eingestellt, und die symmetrischen wie unsymmetrischen Eingänge erlauben den Anschluss unterschiedlicher Vorstufen und Prozessoren. Trigger-Ein- und -Ausgänge binden die Endstufe in die Anlagensteuerung ein. Für Fachplaner ist der Savoy G4 die kraftvolle Basis großer Kinos. So bleibt selbst die große Mehrkanalanlage souverän versorgt. Das Class-H-Prinzip verdient dabei Erläuterung: Die Betriebsspannung der Endstufe folgt dem Musiksignal in Stufen, statt dauerhaft auf dem für Spitzenpegel nötigen Niveau zu liegen. In leisen Passagen arbeitet die Endstufe deshalb mit niedriger Spannung und entsprechend geringen Verlusten, bei Dynamikspitzen steht die volle Reserve bereit. Für den Betreiber bedeutet das weniger Abwärme im Rack und einen geringeren Stromverbrauch, ohne dass bei der Leistungsfähigkeit Abstriche nötig wären.

Class-H-Design mit flexibler Kanalkonfiguration

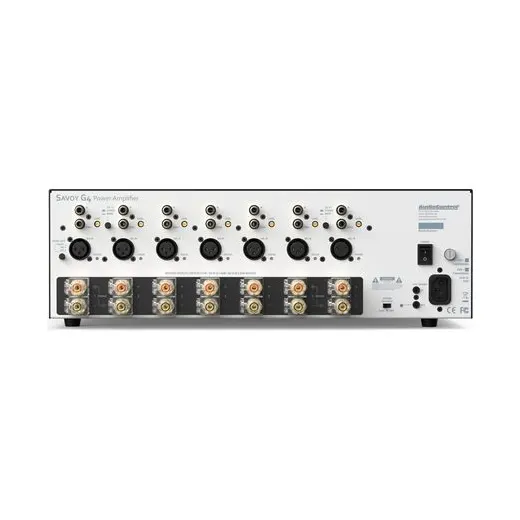

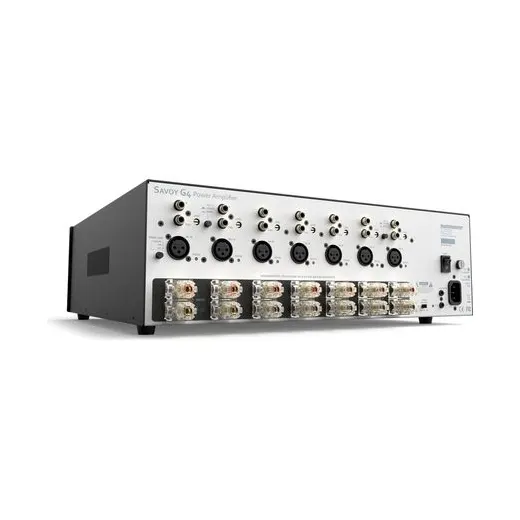

Technisch ist der Savoy G4 eine siebenkanalige Class-H-Endstufe. Pro Kanal stellt der Savoy 230 Watt an 8 Ohm bereit, an 4 Ohm 300 Watt und mono gebrückt 600 Watt; das Class-H-Prinzip hält dabei den Wirkungsgrad hoch. Für mehr Leistung an einer Position lassen sich Kanäle brücken; die Zahl der versorgbaren Lautsprecher sinkt entsprechend. An Eingängen stehen sieben analoge Anschlüsse über Cinch und XLR bereit, ergänzt um sieben Cinch-Durchschleif-Ausgänge; rückseitige Pegelsteller stimmen jeden Kanal ab, und Trigger-Ein- und -Ausgänge übernehmen die automatische Zu- und Abschaltung. Drei Höheneinheiten und 419 Millimeter Bautiefe bestimmen, welches Rack in Frage kommt; dahinter müssen die Anschlüsse für sieben Kanäle noch erreichbar sein. Für Fachplaner steht damit eine leistungsstarke, in der Kanalbelegung flexible Sieben-Kanal-Endstufe bereit. So verbindet der Savoy G4 Kraft mit Anpassbarkeit. Bei 230 Watt an 8 Ohm je Kanal und sieben Kanälen ist die Absicherung des Stromkreises zu prüfen, wenn alle Kanäle gleichzeitig gefordert werden. Im Alltag tritt dieser Fall selten ein, weil Surround- und Höhenkanäle deutlich weniger Leistung abrufen als die Front; bei der Planung sollte die Reserve dennoch berücksichtigt werden. Für den Fachhandel ist der Savoy G4 damit die Endstufe für vollständig ausgebaute Kinos.

Konfiguration und Bezug

In der Praxis wird der Savoy G4 im Rack montiert, symmetrisch oder unsymmetrisch mit der Vorstufe verbunden, auf die gewünschte Kanalbelegung konfiguriert und über die rückseitigen Pegelsteller je Kanal eingestellt. Die mediacraft AG vertreibt den Savoy G4 offiziell in Deutschland und Österreich und steht Integratoren, Fachhandel und Planern bei Kanal- und Leistungsplanung, der Konfiguration der Kanalbelegung und der Auslegung des Kinos zur Seite. So reicht das Einsatzfeld des Savoy G4 vom großen Heimkino bis zur durchgeplanten Referenzanlage. So liefert der Savoy G4 kraftvolle Sieben-Kanal-Leistung für das große Kino. Für Architekten sind drei Höheneinheiten, 432 Millimeter Breite, 419 Millimeter Bautiefe und 19,5 Kilogramm Gewicht einzuplanen – das Gerät gehört auf tragfähige Rackschienen und braucht ausreichende Belüftung. Für Integratoren ist die rückseitige Pegeleinstellung je Kanal das praktische Merkmal, weil sich damit Unterschiede zwischen den eingesetzten Lautsprechern ausgleichen lassen, bevor die eigentliche Einmessung beginnt.
